2. 4 过流保护电路
为了防止外界干扰造成瞬间电流过大损毁器件， 设计过流保护电路， 采用专用电压比较器LM311 实现， 比较器的参考电压根据最大电流以及取样电阻的阻值确定， 当正常工作时比较器输出低电平， 过流时输出高电平， 单片机根据监测到的电平变化触发中断将输出电流置零。
3 软件设计
软件设计包括单片机的C51 编程和PC 端基于LabVIEW 的监控程序两部分。单片机的C51 编程实现如下功能， 在图2 中按数字键输入设定电流， 之后按" 确认"键，如输入错误， 可随时按"取消" 键， 取消本次操作; LCD 第一行显示设定值， 第二行显示实际测量值， 如果实测值未达到所需值， 可以按步进加减键进行微调， 使输出值最终满足要求。软件设计的核心是识别键值， 并通过适当的数据处理完成数据的输入、显示和电流控制功能。

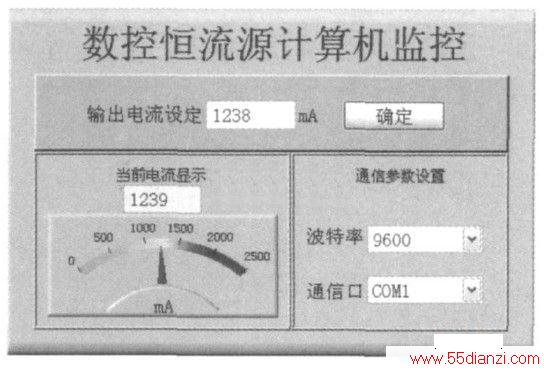

图4 计算机监控界面
通信功能已经成为仪器仪表的重要功能之一， 利用串口通信功能， 计算机可以对恒流源的输出电流进行监测，并可以在PC 上对恒流源进行远端控制。我们采用LabVIEW 编写了计算机监控程序， 并利用虚拟串口与Proteus 进行了通信仿真调试。PC 端的控制界面如图4 所示， 设置好通信参数后，输入设定电流并确定即可， 前面板同时显示出当前仪器实际输出的电流值。
4 结束语
经过仿真实验， 在理论上证明了本文所述数控恒流源设计方案的可行性。在仿真成功的前提下， 我们设计并制作了实际电路， 经实际测试， 与仿真结果十分接近， 满足了设计要求。可见在借助Proteus 仿真技术进行电子系统的设计， 可以提前发现设计的错误， 极大的提高开发效率、降低开发成本。
