1. 16x16 LED点阵制作方法

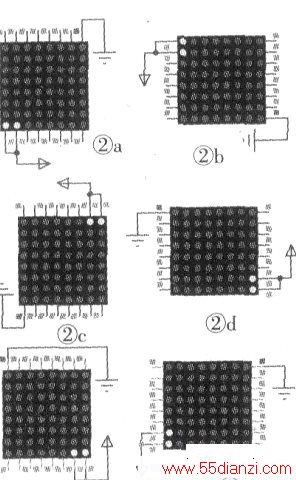

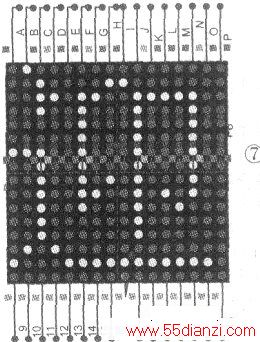

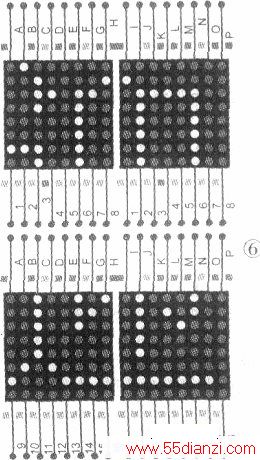

pmteus软件中没有16x16 LED点阵元件．所以要自己制作，首先按上述方法确定好8x8点阵的显示信号端和扫描端，然后采用复制的方法复制4个8x8点阵，为了便于记忆，我们只采用图2e和图2d两种形式，下一步是如何标注显示信号端和扫描端的网络标号。图5是四个8x8点阵框组成的16 x16点阵示意图，若引脚上下排列，对应图2e，显示信号是行，扫描信号是列．适合逐行取码，数据码加载顺序是自左向右，扫描顺序自左向右，显示结果是自上向下，1、2点阵显示信号自左而右按A—P顺序排列，扫描信号对应引脚都按1~8自左向而右排列；1、3显示信号相同，扫描信号从1～16（点阵1的小，点阵3的大）；2、4显示信号相同，但扫描信号从1～16（点阵1的小，3的大）；3、4显示信号自左而右按A～P顺序排列，扫描信号从都从9—l6。按此规律制作的16 x16LED点阵元件见图6．仿真试验成功时显示信号A~P的电平指示框规律与图2e -致，显示正确以后再移动每个8x8点阵块，可以拼接成图7（该图少显示了一个电平指示框，是因为移动所致，可能与另一个指示框重合，不影响使用），注意移动时要先框选制作好的点阵块，再移动，不可单击点阵块再移动，那样引线与网络标号不会一起移动。

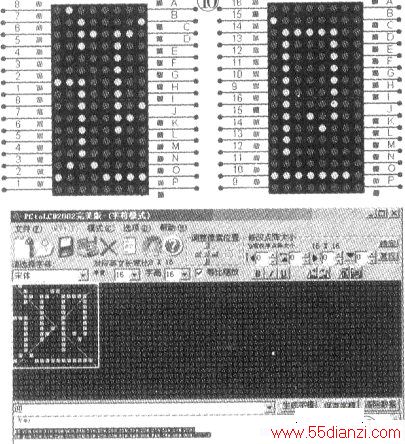

若把图6或图7逆时针旋转90度，由于放置不正常，仿真时尽管显示内容正常，但信号指示电平不正常；若把图6或图7顺时针旋转90。，信号指示电平也正常，此时也采用逐行取码，显示的字是顺时针旋转了90。，读者可以自己实验，所以若采用逐行取码方式（引脚上下排列）推荐使用图6形式。与8x8点阵一样，16x16LED点阵也有两种放置结果是正确的，图5若引脚左右排列，对应图2d，适合逐列取码，数据码加载顺序是自上向下，扫描顺序自下向上，显示结果是自左向右，点阵1、3和点阵2、4右边自上而下都是显示信号A～P，点阵1、3的扫描信号自下向上都是从1～8，点阵2、4的扫描信号自上向下都是从9—16，仿真效果见图10。
2．显示码的获得方法
若采用人工方法画图获得显示码其效率也太低了，好在网上有好多取码软件，笔者选用的是“PC toLCD 2002完美版”压缩文件，使用时可以直接安装，工作界面如图“所示（若采用图6电路，应采用逐行取码方式），点击图11中的选项菜单，按图中勾选相应的选项，若采用汇编语言，自定义格式要采用A51格式．C语言则要采用C51格式，点击确定后回到图11界而，在白色的小方框内输入汉字，点击生成字模后，出现汉字（也可以是英文或数字）的16进制显示码，把显示码复制到自己的源程序中即可。
若采用图10电路，应采用逐列取码，汇编语言的字模选项话框设置，只需把取模方式改为逐列式即可。
3．显示汉字的仿真实例

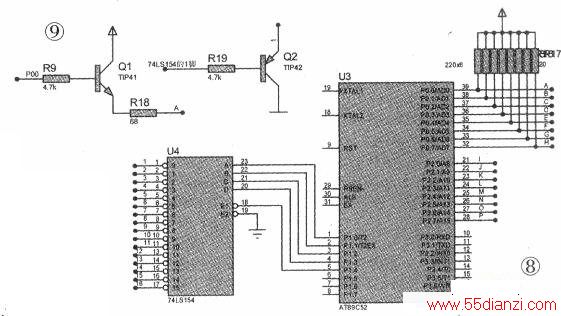

硬件电路见图8、9，显示信号A～P的驱动需16个NPN三极管，扫描信号1~16的驱动需16个PNP三极管，由于本例的三极管都不改变电平的极性，所以仿真时可以去掉图9的电路（共16组32个三极管），照样仿真成功。仿真时可以把图7、8、IO(注意：实际电路只能选用图7或图10之一）三个电路画在同一个界面内，对比看仿真效果。

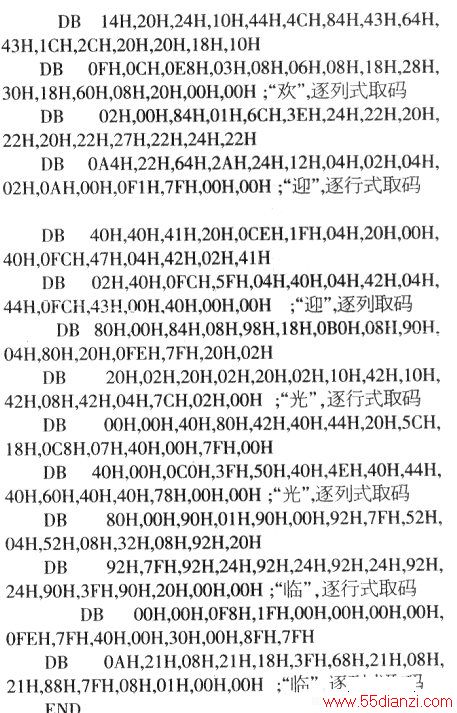

附2：显示汉字的汇编源程序：显示8个单个汉字的汇编源程序
