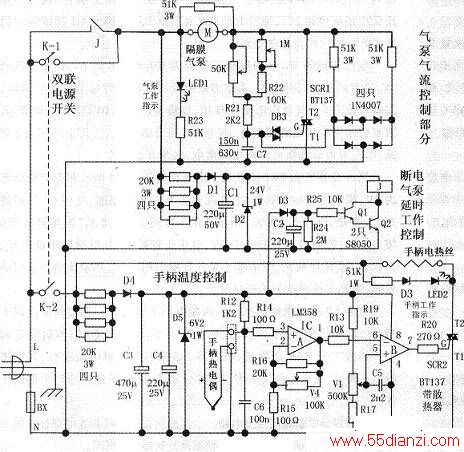

电原理图见下图。该焊台只具备手柄热风枪一个发热机构，拆除和焊接贴片元件都由手柄完成。电路根据功能分为三大部分：上部为气泵气流控制部分；中部为电热丝断电后气泵延时工作部分：图下部为手柄电热丝温度控制部分。面板安装了一只双联开关k，k-1和k-2同时导通或同时截止。
关于气泵气流控制部分的工作原理，和前面介绍的调光电路一样，白炽灯L换为电动机M，工作原理与过程相同，不再赘述。
关于右边两只51kn电阻和四只二极管的作用，可控硅导通后．形成为电容C7放电到接近0V的通路，为生成下一个锯齿脉冲做准备。
具体工作过程是这样的，将四只二极管看作桥式整流的四个臂，两只51kΩ电阻串联相当于桥式整流输出的负载，电容C7接桥式整流的两个交流腰。当可控硅导通后，T1、T2间相当于短路，压降接近ov。
此时，如果C7储存的电压极性为上正、下负，那么右上和左下的两只二极管导通，放电通路为两只51kΩ电阻和右上及左下二极管：如果C7储存的电压为上负、下正，则左上和右下两只二极管导通，放电通路为两只51kΩ电阻和右下及左上二极管。
由于两只51kΩ电阻上端接T2，所以在SCR1截止时：当市电正半周时，经左上那只51kΩ电阻、左下那只二极管导通，正端钳位于正0.7V，右面那两只二极管皆反向电压偏置而截止，同时因C7上端高于0.7V后，左上那只二极管也截止，和C7上端间联系被切断；当市电负半周时，经右上那只51kΩ电阻、右下那只二极管导通，负端钳位于负0.7V，左面那两只二极管皆反向电压偏置而截止，同理因C7上端低于负0.7V后，右上那只二极管也截止，和C7上端联系同样被切断。总之，在SCR1截止时，右面这六只元件不再是C7的放电通路。
关于电热丝断电后气泵延时工作的必要性。关闭电源开关后，如果气泵立即停止工作，那么手柄内的电热丝所储存的热量足以损坏手柄。解决的方法，就是使气泵继续工作一段时间，让气流继续流经手柄内部，使之逐渐冷却。
电源开关k闭合后，三部分电路均得电工作。图中间部分220V市电经四只20kΩ电阻并联后(5kΩ)降压- D1半波整流→C1滤波→D2稳压一形成24V直流电源，供继电器控制电路工作。观察图下部，市电经另四只20kΩ电阻并联后(5kΩ)降压→D4半波整流→C3和C4滤波- D5稳压一形成6V2直流电源，供手柄温控电路工作。
请注意6V2正极，向上经D3ΩR25Ω使Q1、Q2组成的达林顿三极管导通一继电器J得电吸合一继电器常开触点J闭合一将双联电源开关的k-1短接。与此同时，6V2正极为电容C2充足电到6V2。
此时，如果关断电源开关k，图下部的手柄温控电路因k-2断开立即停止工作，手柄电热丝失电停止工作。当然6V2正极也很快降为Ov了，D3随之截止。但是，因D3的截止，充足电到6V2的电容C2尚且有电，它和R23 (2MΩ)的乘积（放电时间常数）极大。因此，C2两端的电压能够继续保持达林顿三极管导通和继电器吸合。市电经触点J使图上和图中两部分继续有电，直到C2两端的电压降低到达林顿三极管截止→继电器失电→继电器常开触点J断开—，延时完成，图上部和中部也失去市电一所有电路停止工作。从而达到关断电、源开关k后，气泵继续工作一段时间，使手柄迅速降温的目的。
接下来分析手柄温控的工作过程。手柄电热丝由220V市电串联SCR2供电，SCR2导通后，电热丝得电发热，SCR2截止，电热丝失电停止工作，电热丝断断续续得电。在一段时间内，得电时间与失电的时间比越大，烙铁温升越高。相反，时间比越小，烙铁温度越低。
SCR2的导通与否，由触发电路决定。与SCR1的导通有两点不同，SCR2导通于一、四象限，而不是一、三象限：SCR2的导通在市电每半个周期内，只要导通都接近180度不变，而不是导通角可变。
双运算放大器LM358的其中一个即ICA及其周边元件组成一个同相放大器，对热电偶送人③脚的热电信号进行放大后，送人电压比较器ICB的反相端⑥脚，其中微调电阻V4用于调整ICA的放大倍数。手柄温度升高，ICA同相③脚电位升高，ICA输出①脚也升高。
R19、Vl、R17对6V2进行分压，送入电压比较器ICB的同相端⑤脚，其中Vl为温度调整电位器，顺时针转动它，分压点提高，ICB⑤脚电压上升。电压比较器ICB的输出端⑦脚接双向可控硅SCR2的门极C:当ICB⑦脚输出高电平(6V2)时，SCR2导通，手柄内的电热丝得220V市电发热；当⑦脚输出低电平(0V)时，SCR2截止，电热丝失电，但有余热。
这里需要说明，门极G高电平(6V2)时，市电正半周时，SCR2导通，属于第一象限触发导通；而G高电平(6V2)，市电负半周时SCR2导通，属于第四象限触发导通，参见图1(d)。
关于手柄恒温控制过程。假设刚开机，温度调整电位器V1此时设为3V，即电压比较器ICB的同相端⑤脚为3V。此时手柄温度低，热电偶送人ICA③脚的热电信号电位低，经ICA放大后送人电压比较器ICB的反相端⑥脚低于3V，电压比较器ICB的输出端⑦脚高电平，SCR2无论在那个象限都可以导通，电热丝得市电发热，手柄温度升高。
手柄温度升高到一定程度—+热电偶送人③脚的热电信号电位升高到一定程度→ICA放大输出①脚电位上升一电压比较器ICB的反相端⑥脚高于3V→ICB的输出端⑦脚低电平一SCR2无论在那个象限都截止→电热丝失电一手柄温度开始下降……手柄温度下降→热电偶送人③脚的热电信号电位降低→ICA放大输出①脚电位下降一若电压比较器ICB的反相端⑥脚低于3V→ICB的输出端⑦脚高电平-SCR2导通一电热丝得电一手柄温度开始上升。
请注意，手柄温度的调整和气泵流量调整是不同的。气泵流量调整，可控硅的导通角在连续变化，负载电流在变化，图1(d)阴影面积在变化；手柄温度的调整则不同，可控硅以半个周期为单位，要么导通，要么截止（导通时导通角不变化，接近180度）．虽然电热丝一会儿得电热若干半个周期，一会儿失电若干半个周期，但手柄热惰性会保持“恒温”。
