基于ALTEra公司的EP2SGX90FF1508C3N和NEC公司的UPD44165364AF5，提出了一种高速缓存方案。本设计采用可编程逻辑器件，灵活性高，可靠性强，可以根据用户的需要进行方便的扩展和升级。深入研究了QDRII SRAM的工作原理和时序原理，提出了比较可靠的读写状态机实现方案。硬件设计经过实际测试，达到了预期的指标，实现了43．2 Gb／s的数据吞吐速率，并且成功用于某产品中。
在移动通信领域随着3G时代的到来和4G的发展，无线基站离不开高速率、高带宽和大动态的数据采集，采集下来的高速数据需要进行高速缓存、高速数据处理和传输。本文实现了一种基于FPGA和QDRII SDRAM高速缓存解决方案，并且经过实际验证，已成功应用于某产品中。
1 QDRII工作原理
QDR协议由存储器供应商Cypress、IDT、NEC、Renesas和Samsung公司组成的联盟共同发布，主要针对网络交换机、路由器和其他通信设备的应用。QDRII由两个独立的“读”和“写”端口组成，“读”和“写”端口有分别独立的数据输出和数据输入端口来支持相应的读写操作，并且读写端口分别为双倍数据速率端口。

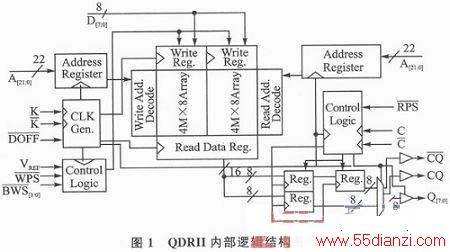

QDRII SRAM提供了2字突发和4字突发结构。2字突发结构的DDR地址总线在前半个时钟周期允许读请求，后半个周期允许写请求。4字突发结构针对每一个读或写请求传输4个字，这样只需一个SDR的地址总线就能最大程度地利用数据带宽。以Cypress公司生产的CY7C1310V18为例，说明QDRII器件内部逻辑结构，如图1所示。
从结构图可以得出，QDRII SRAM的读(Q)、写(D)端口独立，共用地址总线(A)。
为两对伪差分控制时钟。
为读选通使能，
为写选通使能。
为字节使能信号，低电平有效。
为低电平关闭QDRII内部DLL，CQ、
为源同步时钟输出。
QDRII SDRAM的控制方式可以分为单时钟控制方式和双时钟控制方式。单时钟控制方式是读和写操作都由K、K时钟控制；而双时钟控制方式的写操作由K、K控制，但是读操作由C、
决定。
4字节突发结构的写操作如图2所示。地址信号(SA)，写选通信号()和写入数据信号(D)的中心都与时钟K、
的边沿对齐。在时钟K的上升沿若检测到写控制信号为低电平，则地址总线(SA)上的数据被锁存。在其之后的第二个时钟K的上升沿，设备锁存D上的第一个数据字，在接下来的
的上升沿第二个数据字被锁存。第三个和第四个数据字在K、的上升沿数据被锁存，进而完成第一个周期的写操作。

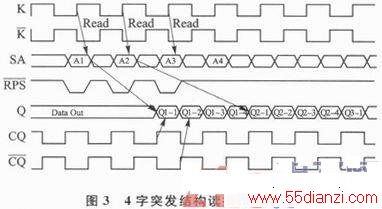

4字节突发结构读操作如图3所示。在单时钟模式下，即读操作完全由时钟K、控制时，在时钟K的上升沿，当读选通信号
为低电平时，读地址SA被锁存。在其之后的第二个时钟K的上升沿，设备锁存Q上的第一个数据字，在接下来的的上升沿锁存Q上第二个数据字。在之后的K、的上升沿锁存Q上的第三个和第4个数据字。读总线数据输出Q值在DDR模式下从存储器中输出时，与CQ、
源同步时钟边沿对齐，此时完成一个完整的读操作。
2 QDRII SRAM读写状态机

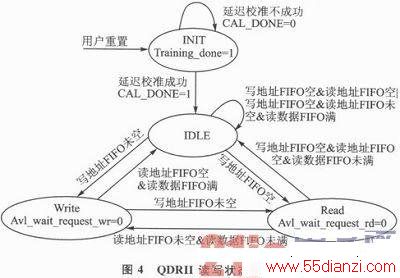

在实际的应用系统中，为了让器件连续有效地工作，必须设计相应的控制程序来完成各种控制状态之间的转换，对于4字节突发QDRII器件，设计的读写状态机如图4所示。使QDRII在读写状态中自由跳转。
读／写状态机负责调节用户接口和物理接口之间的数据流。它根据保存在用户接口FIFO中的状态信号来判断是否向外部存储器器件发送读／写命令。用户重置控制信号每次都会将状态机恢复到INIT状态，此时存储器暂停运行，直到延迟校准状态机完成相应的延迟调整，使读通路数据与FPGA系统时钟中心对齐。校准操作完成的信号高电平有效，该输入将读／写状态机转换到空闲状态，以等候来自用户接口的读／写请求。在空闲状态，如果未向状态机发出任何控制命令，状态机将一直在此状态下循环。当有读或写请求并且读写的条件满足时，状态机将自动跳转到读或写状态。在写状态下，用户通过Avl_walt_request_wr发送写请求，控制器将从FIFO中取出写地址和数据值，并使外部
