在有些微控系统中，数据存储器的数据安全十分重要，要求它们掉电不丢失。近几年大量面市的非易失存储器（也称不挥发存储器）就是性能十分优良的芯片，它内置锂电池和掉电保护电路，具有不怕掉电、抗冲击、抗干扰、速度快等优点，不仅与SRAM芯片管脚完全兼容，而且读写时序与SRAM芯片也完全一致。因而使用十分方便，被广泛应用于微控系统中。但我们在应用中发现，如果使用措施不当，这些存储器也不可靠，非易失存储器的数据也会丢失，究其原因，并非存储器质量有问题，而是出现了误写操作。它严重威协着数据的安全。我们经逻辑分析仪测试发现，当电源电压下降到一定值时，CPU处于临界工作状态，其读写时序混乱，读、写信号和数据、地址都呈现非稳定状态。而此时非易失性存储器还未对内部数据进行写保护，这样数据线上的伪码就写入到随机地址中，从而造成了误写操作。微控系统在上电期间、掉电期间及严重的电源电压波动时都极易造成误写。
解决的方法是：对电源电压进行监测，当达到临界值时，迅速切断电源，避免CPU非稳定时序的出现，同时使存储器内部电路处于掉电保护状态。

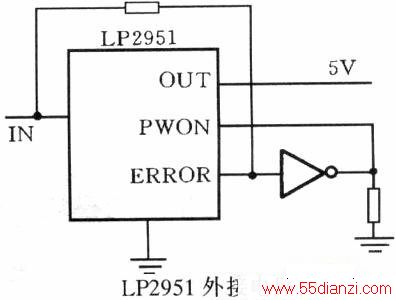

LP2951就是一个具有电源监测的集成电路芯片，其外接电路如上图所示，它具有监视端子“ERROR”和控制端子“PWON”。当输出端电压降到4.7V时，监视端子由高电平变为低电平。当控制端子为低电平时，稳压器正常输出；为高电平时稳压器输出禁止。利用LP2951这一功能，采用上图电路即可保证电源电压始终工作在正常范围内，当电源电压降到4.7V时监视端子输出的低电平通过反相器变为高电平，并通过控制端子使输出迅速为零，克服了非稳定时序的出现。
此外，MAX813L芯片可替代LP2951，它除具有电源监控功能外，还具有看门狗和复位功能。
