当HPSEL为高电平时，Q3、Q1都会导通，后面的D6把电压稳在5.1V，这时主要由R1给外线提供摘机电流。
5.3.2 来电振铃检测电路
电路图如图 8所示。外线在平时的电压为直流40V左右，而振铃来时会有正负25V的交流电压叠加在外线上，所以检测振铃的电路用C11高压电容来进行隔直;当有振铃来时，交流信号会通过C11，击穿D7，给后面的光藕提供脉冲开关信号，而R11为限流电阻。
经光藕隔离的信号经C17和R14滤波整形后，会变成标准低电平和带纹波高电平的长周期脉冲信号，但是输出的波形不好，且为高的电平状态还与各交换机相关，所以在后面加上了一个三极管的反向器，作为整形，这样就可以得到很完整的波形了。
RING为输出信号端。

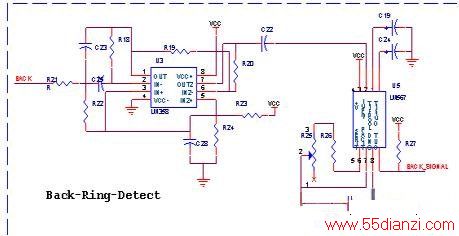

5.3.3 回铃音检测电路
回铃音和忙音、线路错误音等电话进程音是载波为450Hz的信号，各种信号的不同只是调制的周期、占空比不同;所在这些信号的检测主要是检测450Hz信号的周期与占空比。 由于外线中存在很多干扰，特别是市电的50Hz干扰等，对信号的检测造成影响;所以在电路设计时，前端信号先经过一个二阶滤波放大器，然后再经过一个锁相环，最后输出不同周期与占空比的调制波信号，这样就可以用单片机的IO口来检测。
图9 回铃音检测电路

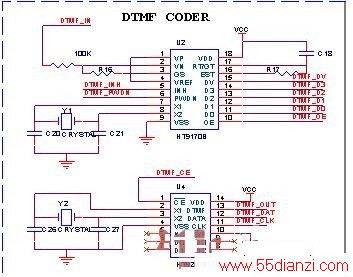

5.4 DTMF编解码模块电路
在电话通讯中，用到DTMF编解码的功能，所以在方案中采用了两片分别用于DTMF解码和编码的芯片，图 10为接线图。
; 图 10DTMF编解码模块
6 程序流程及说明

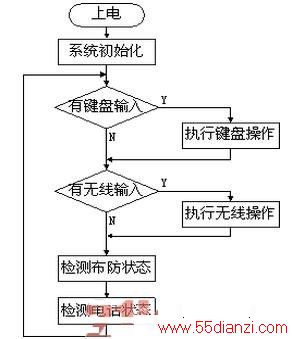

主程序流程见图11：
图 11 主程序流程图
7 结 语
网络化和无线化是安防产品的发展趋势，也是现代家庭中一项十分有用的技术。对装有该类装置的家庭，即使在外地，也可以随时监控家里的情况。随着可视技术的发展，该类产品将会更出色的服务于各个行业。
