5 滤波器结构

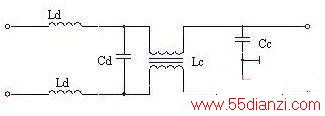

滤波是一种抑制传导干扰的方法。例如，在电源输入端接上滤波器，可以抑制来自电网的噪声对电源本身的侵害，也可以抑制由开关电源产生并向电网反馈的干扰。电源滤波器作为抑制电源线传导干扰的重要单元，在设备或系统的电磁兼容设计中具有极其重要的作用。它不仅可以抑制传输线上的传导干扰，同时对传输线上的辐射发射也具有显著的抑制效果。在滤波电路中，选用穿心电容、三端电容、铁氧体磁环，能够改善电路的滤波特性。进行适当的设计或选择合适的滤波器，并正确的安装滤波器是抗干扰技术的重要组成部分。在交流电输入端加装的电源滤波器电路如图1所示。图中Ld、Cd用于抑制差模噪声，一般取Ld为100 mH -700mH，Cd取1uF -10uF。Lc、CC用于抑制共模噪声，可根据实际情况加以调整。
图1 电源滤波器
所有电源滤波器都必须接地(厂家特别说明允许不接地的除外)，因为滤波器的共模旁路电容必须在接地时才起作用。一般的接地方法是除了将滤波器与金属外壳相接之外，还要用较粗的导线将滤波器外壳与设备的接地点相连。接地阻抗越低，滤波效果越好。
滤波器尽量安装在靠近电源入口处。滤波器的输入及输出端要尽量远离，避免干扰信号从输入端直接耦合到输出端。
如在电源输出端加输出滤波器、加装高频电容、加大输出滤波电感的电感量及滤波电容的容量，则可以抑制差模噪声。如果把多个电容并联，则效果会更好。

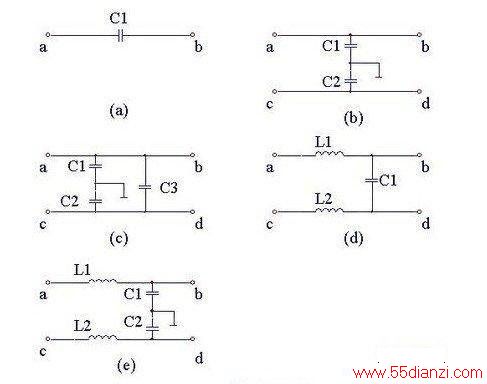

几种滤波器的构成如图2所示。在图2(a)中，阻抗Z=1/(ωC1)，高频区域用陶瓷电容、聚酯薄膜电容并联，其滤波效果更好。图2(b)中，噪声能通过电容旁路到地线上，这种滤波器连接时应使接地阻抗尽量小。图2(c)中，C1、C2对不对称噪声有良好的滤波效果，C3对对称噪声有良好的滤波效果，连接时应使电容器的引线及接地线尽量短。图2(d)为常用的噪声滤波电路，L1、L2对噪声呈现高阻抗，而C1则对噪声呈现低阻抗。当L1、L2采用共模电感结构时，对对称和非对称噪声都有较好的滤波效果。图2(e)适用于共模噪声进行滤波，应注意的是其接地阻抗同样应尽量小。
图2 各种滤波器构成

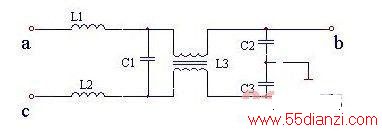

图3是对共模噪声和差模噪声都有效的滤波器电路。其中，L1、L2、C1为抑制差模噪声回路，L3、C2、C3构成抑制共模噪声回路。L1、L2的铁心应选择不易磁饱和的材料及M-F特性优良的铁心材料。C1使用陶瓷电容或聚酯薄膜电容，应有足够的耐压值，其容量一般取0.22?F -0.47?F。L3为共模电感，对共模噪声具有较高的阻抗、较好的抑制效果。
图3 滤波器电路
6 EMI滤波器选用与安装
开关电源EMI滤波器中的4只电容器用了两种不同的下标“x”和“y”，不仅说明了它们在滤波网络中的作用，还表明了它们在滤波网络中的安全等级。无论是选用还是设计EMI滤波器，都要认真的考虑Cx和Cy的安全等级。在实际应用中，Cx电容接在单相电源线的L和N之间，它上面除加有电源额定电压外，还会叠加L和N之间存在的EMI信号峰值电压。因此，要根据EMI滤波器的应用场合和可能存在的EMI信号峰值，正确选用适合安全等级的Cx电容器。Cy电容器是接在电源供电线L、N与金属外壳(E)之间的，对于220V、50Hz电源，它除符合250V峰值电压的耐压要求外，还要求这种电容器在电气和机械性能方面具有足够的安全裕量，以避免可能出现的击穿短路现象。
EMI滤波器是具有互异性的，即把负载接在电源端还是负载端均可。在实际应用中，为达到有效抑制EMI信号的目的，必须根据滤波器两端将要连接的EMI信号源阻抗和负载阻抗来选择该滤波器的网络结构和参数。当EMI滤波器两端阻抗都处于失配状态时，即图4中Zs≠Zin、ZL≠Zout时，EMI信号会在其输入和输出端产生反射，增加对EMI信号的衰减。其信号的衰减A与反射Γ的关系为：A=–10Lg(1-|Γ|2)。
图4 滤波器工作原理
在使用开关电源滤波器时，要注意滤波器在额定电流下的电源频率。在安装滤波器时，要特别注意滤波器的输入导线与输出导线的间隔距离，不能把它们捆在一起走线，否则EMI信号很容易从输入线上耦合到输出线上，这将大大降低滤波器的抑制效果。
7 结语
在开关电源设计中，为了少走弯路和节省时间，应充分考虑并满足抗干扰性的要求，避免在设计完成后去进行抗干扰的补救措施。
