光伏组件户外性能测试平台设计方案

光伏组件户外性能测试平台设计方案

点击数:7335 次   录入时间:03-04 11:55:02   整理:http://www.55dianzi.com   传感-检测-采集技术

      在所测数据存入SD卡之后,DSP同时将测量数据封装为UDP包,通过以太网模块,经由测试平台路由器,发送至上位机,上位机在接收到每个UDP包后,都给予接收应答。基于VB.NET编程技术,设计了上位机监控程序,它与DSP通信,并将数据存储于SQLServer数据库内,便于用户对组件户外长期工作性能分析和评估。

      5 测试结果与分析

      为验证光伏组件户外测试平台性能,利用4块亿晶公司生产的EG50W 组件,组成2×2阵列,代替目前市场上常见的200W 组件。于2013年3月19日进行了实验,天气为阴天,太阳辐照度在200W/m2 附近波动,组件温度约19℃,户外测试平台每隔5s对光伏组件进行1次IV特性曲线扫描。为便于和传统IV 曲线扫描方法对照,依次控制本户外测试平台的可编程电子负载工作于传统的恒流模式、恒压模式和本文提出的可自动切换工作模式下,采用3种方法分别对光伏组件的IV 特性曲线扫描,所测曲线如图4~6所示。

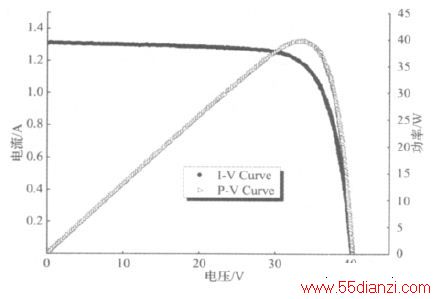

      图6 可自动切换工作模式电子负载所测曲线

      从图4可见,在IV特性曲线接近短路电流部分,由于组件工作电流变化较小,采用固定步长的恒流工作模式电子负载难以将该段曲线完整扫描,出现了前文中所述的测量点稀少问题。相应地,图5表明,采用恒压工作模式电子负载扫描IV特性曲线,在接近开路电压处,同样出现测量点明显减少的现象。若采用上文所提出的测试流程,通过自动切换工作模式的可编程电子负载扫描IV 特性曲线,可以更完整地测量整条曲线。如图6所示,所测曲线上256个点排列紧密,数据无需平滑处理。同时,在其最大功率点附近,被测点分布更密集,保证了更精确地对光伏组件最大功率值测量。

      6 结论

      所研制的户外光伏组件测试平台,其灵活的编程性,有效地实现对光伏组件户外IV特性曲线精确而完整的测量,通过分析测量数据,可对光伏组件在特定环境中的性能予以评估。对光伏系统设计人员而言,通过分析不同组件在特定户外环境中的输出能力,可更好地选择适于该环境下工作的光伏组件,使光伏系统的输出效能达到最优。为光伏组件生产商也提供了产品测试依据。
