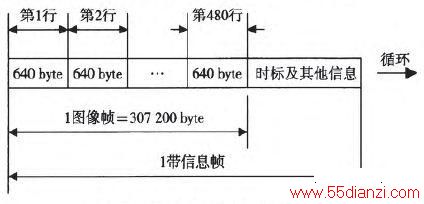

图9待存储数据的数据流结构
一片K9WBG08U1M的Flash内部有1048576页，本文所接收的图像数据：1图像帧=307 200 byte，1页容量为4 kbyte，需用75页，所以1片Flash最多可存储13981帧视频图像。接收图像帧频为100 f/s，25s接收2500帧视频图像，仅占Flash总容量的1%.采用上述interleavetwo-plane page program的页编程方式，每75页代表一帧视频图像数据，第76页用来写入每一帧的状态信息。写入的顺序如图10中箭头所示。

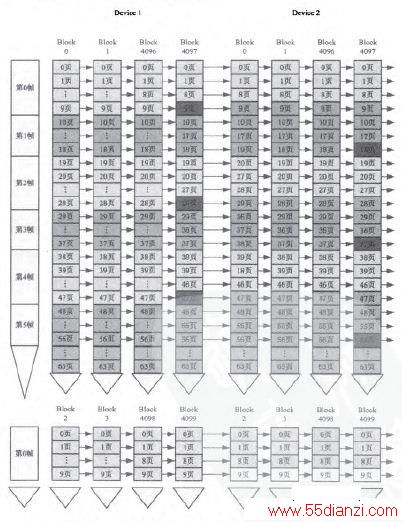

图10存储区和图像帧之间的映射关系
图10显示每一行有8个bLOCk，共有512页，经计算每一行可以完整地存储6帧图像数据。当图像数据完整地写入75页，第76页也写入状态信息时，一帧视频图像信息就存储完毕了。然后Plane加1，继续将图像数据写满前75页，第76页写入时标及附加信息，依次往下写，当第6帧图像数据完全写入Flash后，直接将Flash的块地址加2，跳到下一行，按照上述操作方式，继续写入图像数据，其流程图如图11所示。

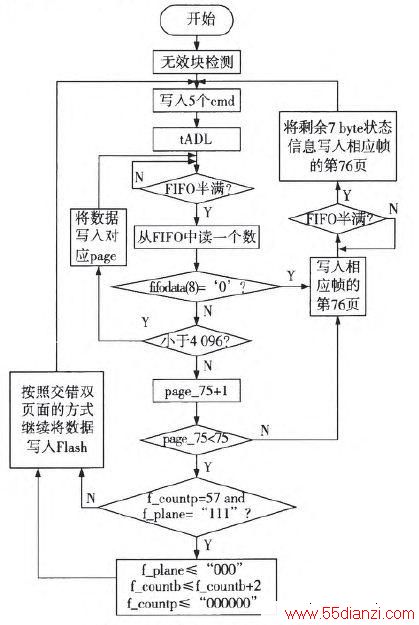

图11图像存储一帧数据流程图
4实验结果分析
如图12为计算机终端显示的部分图像数据，把数据解密后用上位机还原图像如图13所示，显示的是视频图像中第2194帧图像。测试结果显示，接收数据正确无误，还原图像清晰完整。

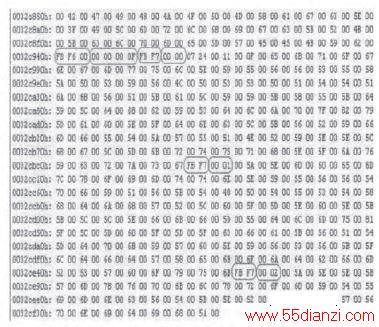

图12部分图像数据(截图)

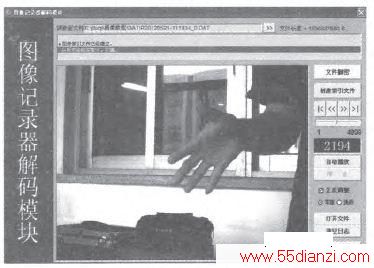

图13视频图像还原后得到的第2194帧图像(截图)
5结论
本文所设计的数据存储器能够实现高速图像数据的实时存储及转发，码率可达40 Mbyte/s，具有高写入带宽和工作稳定、可靠的特点。本设计已在相关项目中得到应用，工作性能良好，具有一定的参考价值。
