具有电流检测功能的电路的方案

具有电流检测功能的电路的方案

点击数:7258 次   录入时间:03-04 12:00:56   整理:http://www.55dianzi.com   传感-检测-采集技术





    图6 电流检测电路测试结果图

    LEF文件的产生使用的是Cadence公司的数据提取工具Abstracts Generating进行IP核数据提取。Abstract主要根据三种基本数据--TECH.lef、需要提取的各电路版图信息(GDSII)和MAP对电路各种器件、管脚信息进行提取,得到lef文件abstract.lef.

    逻辑功能是用一种高层次模拟电路硬件描述语言Verilog-A代码进行编写的。图7展示了该代码经过仿真验证结果与上面电路结构的仿真基本一致,说明所写代码能够正常实现电流检测的功能。这样就完成了对该电路逻辑功能的编写以及数据提取的基本工作,为IP核的复用提供了数据支持。

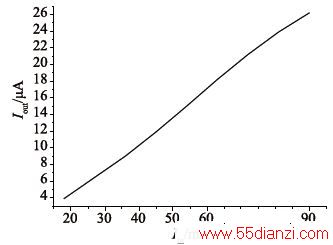

    图7 VerilogA代码仿真结果

    6 结语

    本文中的电流检测电路采用有源器件完成电路设计,基本实现了电流检测的功能,在电路设计过程中综合考虑性能要求以及工艺限制进行结构的优化。
