图12 根据IEC61000-3-15短时电压跌落测试的要求定义的测试序列
随着越来越多的光伏逆变器被接入电网中，对于逆变器的低电压穿越要求也受到越来越多的重视，包括在德国、意大利、中国等国的相应标准中都增加了相应的要求。作为测试所需的交流电源来说，其应当能够提供足够的灵活性以便根据各国的不同标准、不同功率等级的逆变器的不同要求，来生成相应的波形输出，比如不同的跌落幅度、跌落持续时间、回升时间，以及单相、双相、三相等各种平衡及不平衡跌落类型。阿美特克MX/RS系列标配就提供强大的控制软件，可以满足客户的所需。

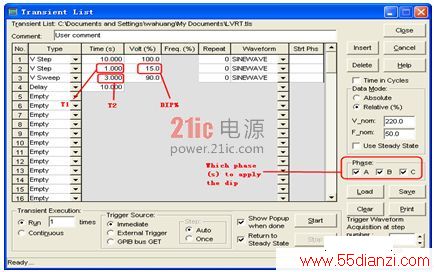

图13 使用MX/RS配套软件设置LVRT的参数
www.55dianzi.com
做低电压穿越测试的另一难点在于交流电源需要能够在低电压时承受较高的无功电流，尤其是在电压跌落至很低的水平时逆变器/变频器会输出很高的电流，甚至会超出其标称的最高电流。最极端的测试场景就是交流源需要模拟电压跌落到0V，在跌落的瞬间逆变器会输出波形严重畸变、峰值极高的电流，交流源必须能够承受并维持正常工作，不允许损坏或者保护。在这方面MX/RS也给出了详尽的规格参数，确保客户的测试能够顺利进行。

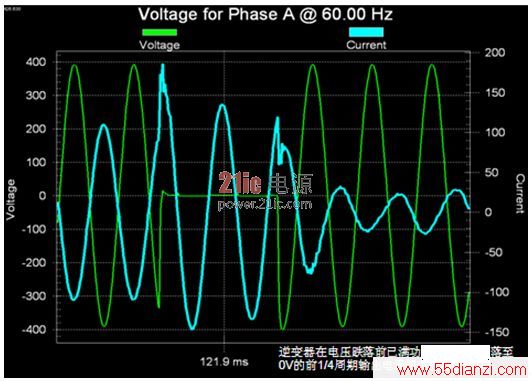

图14 使用RS在实际逆变器上进行的电压跌至0V的测试
综上所述，阿美特克MX/RS系列可再生交直流电源凭借其先进的功能、强大的性能、丰富的配套软件能力，可以充分满足光伏逆变器的各种测试需求，并大幅减轻测试平台和测试操作的复杂度，大大提高了整体系统的可靠性和安全性，不失为逆变器测试平台的优先选择。
