3.4 数码管显示软件设计
本设计显示部分采用的是共阴极8位数码管，并用2003驱动，由于数码管是8位即a(P0.0)、b(P0.1)、c(P0.2)、d(P0.3)、e(P0.4)、f(P0.5)、g(P0.6)、dp，dp是显示小数点的位，本设计中并未用到。由于驱动2003是由8个非门构成，所以要想点亮我们的共阴极数码管那么相应的P0.X应设为0，数字0-9的ASCII码为0x40，0x79，0x24，0x30，0x19，0x12，0x02，0x78，0x00，0x10。例如我们想显示数字0那么P0=0x40。
而我们的段选是由P1.1、P1.2、P1.3、P1.4、P1.5控制的，第一段数码管选中用P1 |=0x02;P1 &=0xC3;第二段数码管选中用P1 |=0x04;P1 &=0xC5;第三段数码管选中用P1 |=0x08;P1 &=0xC9;第四段数码管选中用P1 |=0x10;P1 &=0xD1;第五段数码管选中用P1 |=0x20;P1 &=0xE1;

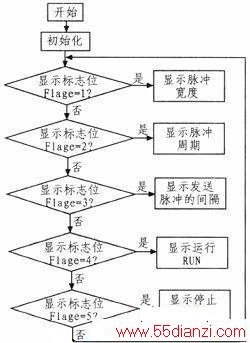

如图7所示在开机初始化后我们设置不同的标志位用来显示不同的内容：flage为1表示要显示脉冲宽度，flage为2表示显示脉冲的周期，flage为3表示显示发送脉冲的时间间隔，flage为4表示发送脉冲，flage为5表示停止发送脉冲。
4 发送脉冲波形图

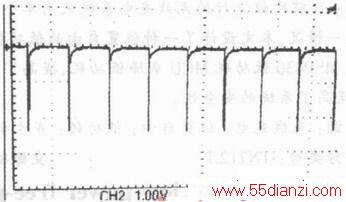

我们设置的脉冲的宽度为4μs，脉冲周期是1 ms，脉冲的间隔时间是6 s时候的发射脉冲波形图如图8所示。

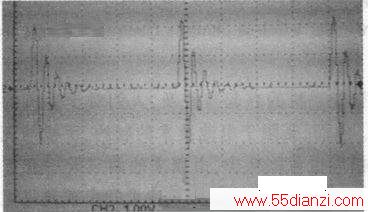

本文实验所用电缆型号ZRYJLV22额定电压8.7/15 kV，变压器为1：40的高频变压器，脉冲信号经变压器变压达到10 kV的脉冲被直接送到线路，启动运行按键向线路注入脉冲，形成入射信号。由图1可知入射信号经电阻R4(1k)分压被送到示波器，便于实验中观察信号，示波器测量到的波形如图9所示。
5 结论
本高压脉冲信号发生器不但可以实现基本的脉冲信号的发送与停止功能，而且脉冲宽度、周期和脉冲间隔时间是可以设置的，可以根据我们的需要进行设置。本设计用的变压器最大匝数比是1：40，而且有4个档可以调节即1：10、1：20、1：30、1：40，输入为220 V因此输出的高压脉冲电压最大可以达到10 kV。可以根据实际的个人需要变换使用其他的变压器，把电压升到你需要的高压值。本设计成本低、使用方便而且有较高的可行性。
