图5 北向、ACP来自DUT的触发同步脉冲、应答帧仿真、合成SSRTTL视频
矢量信号发生器所产生的调制脉冲包含一个1030MHz的RF载波。
天线仿真
FPGA产生的北向标识脉冲和FPGA数字IO产生的ACP可以提供天线模拟。设计者通过创建基于LabVIEW的用户可配置GUI,设置脉冲宽度、PRT和根据相对于北向的旋转角度偏差计算出的方位角数值,以便对天线参数进行仿真。
软件特性
设计者开发了一系列模块化的、可编辑的测试序列来测试整体功能。用户可以选择自动或手动模式进行个体参数测试。通过诊断面板,用户可以使用PXI设备进行回溯或者自定义测试。图6描述了自动测试系统中的测试系列。

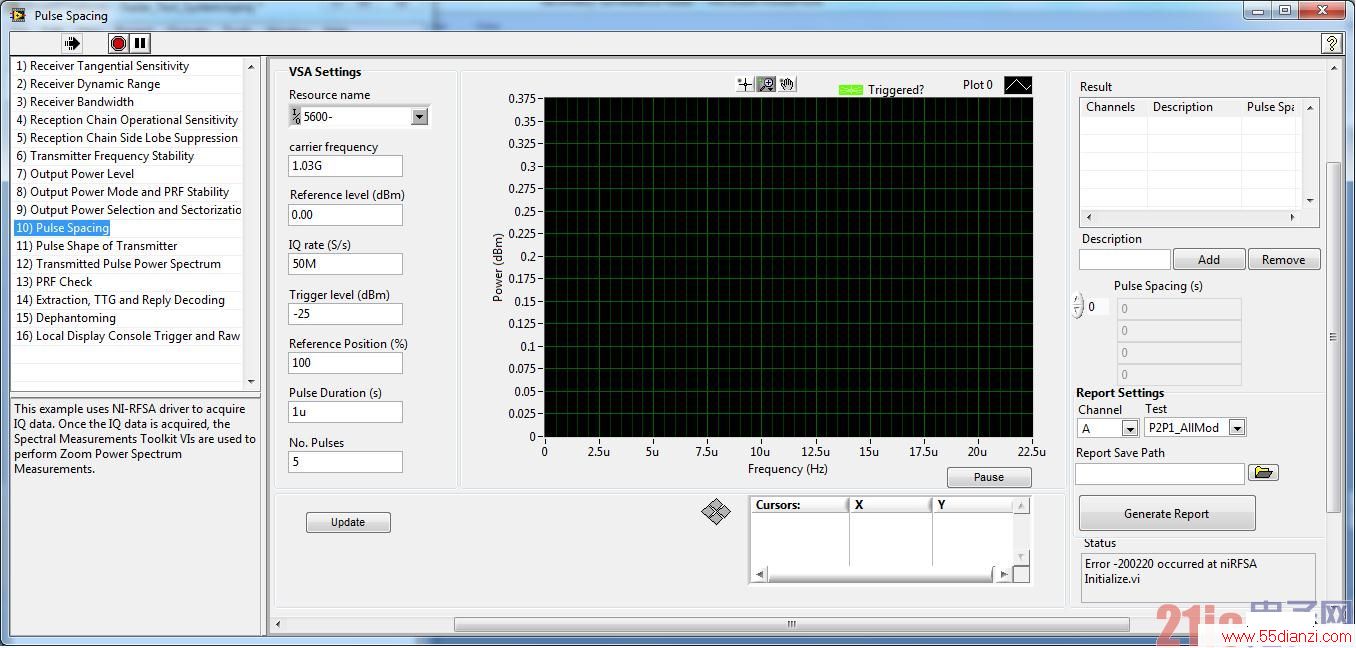

图6 测试序列
通过NI平台减少雷达测试时间
相比于早期手动连接的台式设备,通过使用NI PXI模块化仪器和LabVIEW软件开发的SSR自动测试系统,用户可以节省90%的雷达测试时间。相比于其它基于传统盒式仪器的自动测试设备,在有效节省时间的同时,此种设计还可为用户节省60%的成本。另外,该新系统使用一个NI PXI矢量信号发生器便代替了脉冲发生器和调制器,且该系统可以提供包括目标仿真、原始视频获取、目标探测等完整的功能性测试,使之成为一个闭环的测试系统。
我们计划升级该系统,采用自动切换的方式,测试雷达的6个冗余端口。为此我们将使用NI PXI-2596 SP6T多路复用器对系统进行升级,以避免线缆和连接过长。
