LCD控制驱动电路的测试技巧

LCD控制驱动电路的测试技巧

点击数:7262 次   录入时间:03-04 11:57:07   整理:http://www.55dianzi.com   传感-检测-采集技术

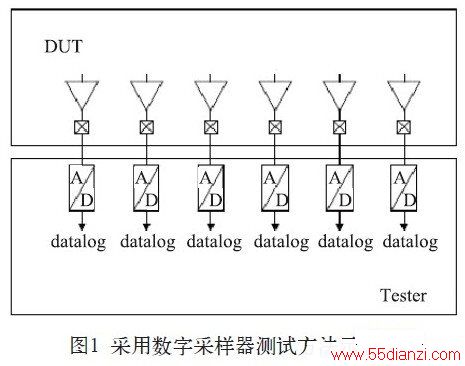

    采用数字采样器测试方法的示意图如图1.

43

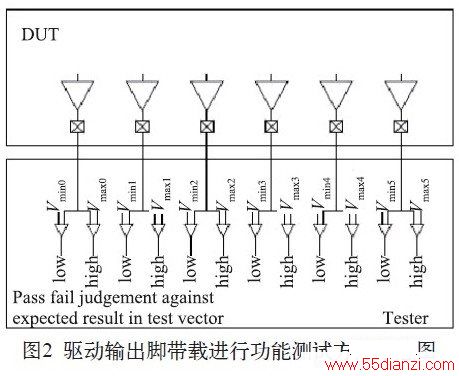

    (2)某些测试系统带有pe r PIN可编程负载(Active load),如果所测LCD驱动器件的各段工作电压在系统硬件允许的条件范围内,且测试通道足够多,也可以采用各LCD驱动输出脚带载进行功能测试的方法,简便、省时地在功能测试的同时完成此项参数的测试。此方法的示意图如图2.

34

    3.2.2 动态分压端漏电测试

    此参数非LCD控制驱动电路说明书中的主流参数,但使用数字系统测试该类电路时,增加此项参数的测试,可有效提高电路的故障覆盖率。具体测试方法为:

    写入数据,使电路LCD驱动输出端能够以棋盘格模式正常显示,然后对此时电路的各分压电平输入端进行动态漏电流测试。

    4 结束语

    随着科技的发展,LCD驱动电路的品种也日新月异,对于这一系列的电路,针对不同的电路性能,其测试方法也各有不同。本文仅对基于数字测试系统的LCD控制驱动电路的测试方法做了简单介绍,并共享了一些笔者在实践中总结的测试小技巧,适用于进行LCD控制驱动电路低成本、高品质的测试。
