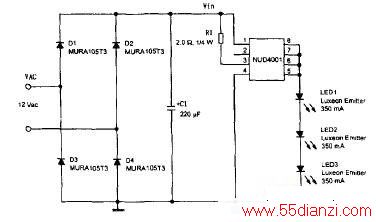

下图是采用集成恒流源NUD4001的LED驱动电路，这一电路的显着特点是当电源电压在±15％的范围内变动时，输出波动≤1％，可称为恒功率驱动电路，另外这一IC电路可在很低的串联分压下工作（即1脚与输出的各引脚之间的电压在≥2.8V时尚能工作），所以可保证在几乎恒功率输出的情况下，保持1脚与输出引脚之间的电压在2.8V左右就能使系统效率达70％左右。这一IC电路的输入电源可采用工频交流，但最好采用卤钨灯电子变压器作为前级，这样能保证谐波和电源端子干扰都符合标准的要求。当电子变压器内部实现Ⅱ类电器的隔离绝缘输出时，下图电路可用于Ⅱ类灯具中，并且输出端可以做成可触及式。
