由于LED具有特性敏感的半导体器件，又具有负温度特性，因而在应用过程中需要对其进行稳定工作和保护。
LED是由2～3伏的低电压驱动，必须设计变换电路，不同用途的LED灯，要配备不同的电源适配器。国际市场上国外客户对LED驱动电源的效率转换、有效功率、恒流精度、电源寿命、电磁兼容等的要求都非常高。设计一款好的电源必须要综合考虑这些因数。对于LED驱动来说，恒流法要优于恒压法。本文提出的电路中是一种恒流源。另外，用一个起动限流器以抑制大的浪涌电流，而电压斩波器则可以用于宽达96VRNtS～260VRMS的交流输入电压范围。

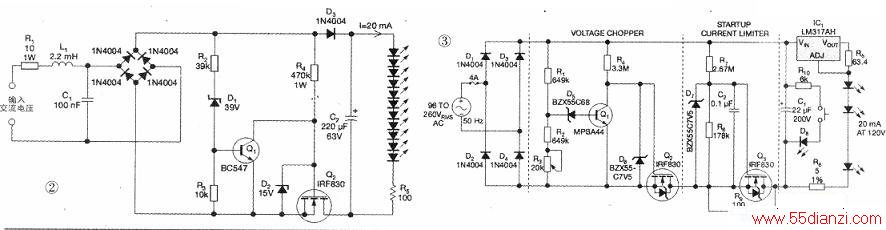

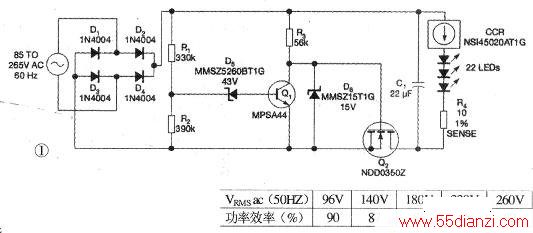

图1和图2中的电路，都加有相同的无电感斩波器。为提高功率效率，应遵循以下两个原则：斩波器电阻的热耗应尽量小；斩波器应在适当的阈值电压VTH时做切换。另外，VTH应尽量接近于LED串的工作电压。这种方法尽可能地减少了恒流稳压器(CCR)的功耗，同时能维持一个恒定的LED电流。
图3电路是遵循以上原则的又一个实例，功率效率约为85%。稳压器IC1和Rs构成一个20mA的恒流源。
LED串中包含足够数量的LED，在20mA时需要120V的。R6上的电压提供了一种间接测量LED电流的方法。
VTH是全波整流桥的输出电一压，经R1到R3的分压，当整流变化电压超过D5的68V偏压时，使Q1导通，Q2关断。一旦Q2导通，C2快速充电到VTH，然后通过LED串缓慢放电，直到交流线的下一个半周期。在C1放电结束时，VTH不得低于维持LED工作所需要的120V电压，也不能超过最低交流电平VRMS的L414倍。当LED需要120V电压时，还要加上IC1所需要的3V输入一输出压差，再加上R，的1.25V电压，于是最低C1电压将是124.25V。为简化起见，图3电路取整到125V。
图3中Q1导通时，凡在260VRMS输入时的功耗小于20mW，而R-R2-R3-D5分压器功耗小于100mW。与LED的2.4W功耗相比，这个结果几乎可忽略不计。这些电阻值较大，因此功耗也低。R，用于精确调节VTH，以配合LED串上的实际压降。电路中有一个起动限流器，用于限制通过C1和Q2的浪涌电流，浪涌电流的出现是在刚达到VTH前的周期，正好加上了交流电时。限流电阻会降低每个周期的效率，而R9只将上电浪涌限制在1.35A，直至C2充电到足以导通Q3时为止。
当交流输入增加时，斩波器的功耗略有上升，而功率效率则稍有下降，如表所示。
图3的电路可以工作在96V~260Vac(50Hz)。对较大的LED电流，建议提高C1的容量，降低电阻R5阻值。如果LED工作电压不同，则应重新计算一些参数，计算方法同上。LED工作电压附表改进后电路的功率效率越低，交流输入电压也可以越低。本设计实例亦可适用于60Hz交流电。
注意：
1．采用大电流通孔电阻，或几只串联的表面安装电阻，要能承受的电压至少为400V。考虑短路时的安全问题，建议使用一根熔丝。
2．在加有交流电压时不要按下按键。为保证维护时的安全，按键可使C1通过R10到Ds完全放电。
