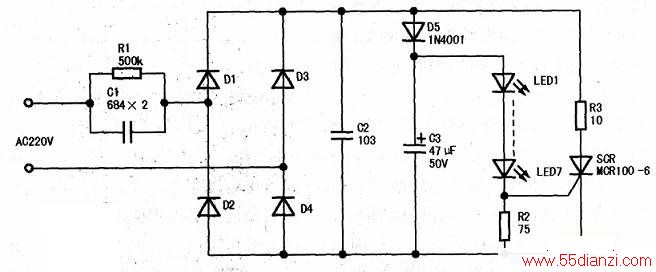

下图是一款LED照明灯电路,可控硅SCR及R3组成保护电路,当流过LED的电流大于设定值时,SCR导通一定的角度,从而对电路电流进行分流,使LED工作于恒流状态,从而避免LED因瞬间高压而损坏。

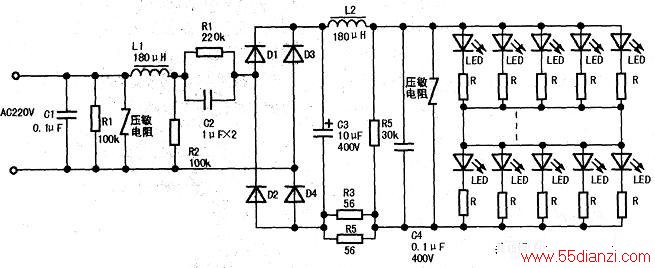

下图也为LED照明灯电路,C1、R1、L1、R2与压敏电阻组成电源初级滤波电路,能滤除市电输入中的瞬间高压。 C2、R2组成降压电路;C3、C4、L2及压敏电阻组成整流后的滤波电路。此电路采用双重滤波电路,能有效地避免LED被瞬间高压击穿。
