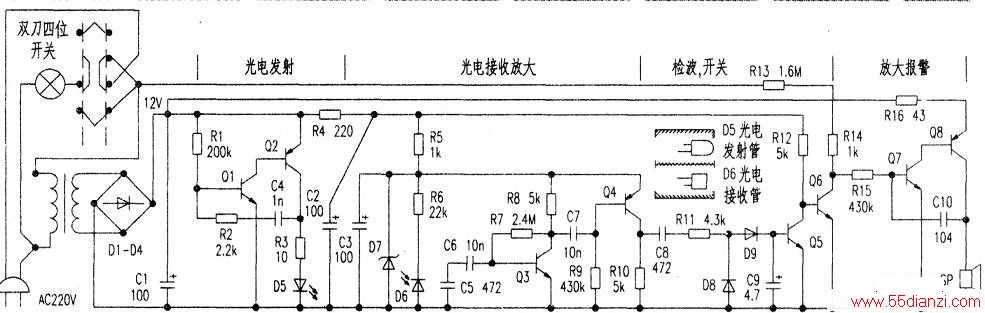

原理图如下图所示，该电路中是用1.6MΩ电阻取样作为报警放大的信号源。光电发射、接收头固定在灯头旁边，当前方物体接近距离小于15～20cm时，光电接收管D6接收到反射信号经Q3、Q4放大，由D8、D9检波检出，Q5开关管导通，Q6开关管截止，取样信号经Q7、Q8放大，即发出“哒哒…”报警声音信号。反之Q5截止、Q6导通，将取样信号对“地”短路，不发出报警。
双刀四位开关可以选择“关、有灯监测报警、无灯监测报警和台灯（不监测）”四个状态。
将光电发射及接收电路用于触发可控硅，控制加热、吹风电路，可以制成一个感应灵敏、工作可靠的自动干手器。
