对于发光二极管来说,一是要有稳定的直流电源,二是发光管的工作电流要在其安全范围内,在额定的60~90%间,发光二极管方可长期稳定工作。

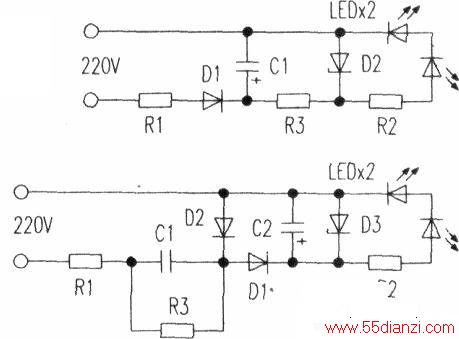

如上下图所示。其中LED选用φ10毫米,0.5W的拆机白光LED一到三颗。
上图元件:R1 2.2Ω.R2 1kΩ.R3 47kΩ/2W,D1 1N4007,D212V/1W稳压管,C1 10μF/400V电解电容。下图元件:R1 2.2Ω.R2 1kΩ,R3 220kΩ,C1 0.22μF/400V,C2 100μF/16V电解电容,D1、D2 1N4007,D3 12V/1W稳压管。
