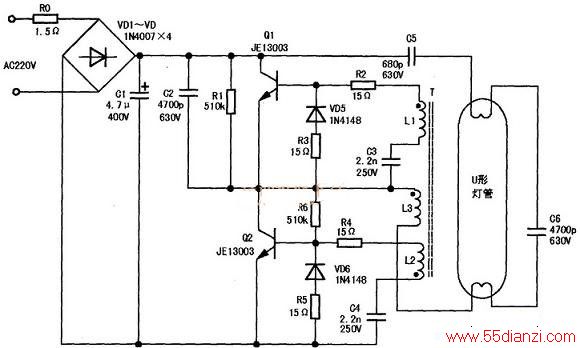

该灯电路如下图所示（元件编号系笔者所注）。当接通电源后，市电经VD 1～VD4整流、C1滤波后得到约＋300V直流电压。该电压经启动电阻R1、R6加至振荡管Q的b极，Q2开始导通，。极有电流流过，由于电磁感应，反馈绕组L2上端感应出正电压，在正反馈作用下，Q2迅速饱和导通，其c极电流迅速增大。在此期间，L2两端感应出的电压还经R4、Q2对电容C4充电。与此同时，反馈绕组L1上端感应出负电压，故Q1处于截止状态。在此期间，L1两端感应出的电压还经R3、VD6、R2对电容C3充电。
当Q2的c极电流增至最大值时，反馈绕组L2上端感应出负电压，使振荡管Q2由导通变为截止。此时，电容C4所储存电荷经R5、VD6、R4、L2放电。与此同时，反馈绕组L1上端感应出正电压，并与C3两极充电后所形成的电压串联叠加至Q1的b-e结间，使Q1迅速进入饱和导通状态。然后，电容C3中储存的电荷经L1、R2、Q1放电，为下一个循环作准备。当Q1的G极电流达最大值时，反馈绕组L1上端感应出负电压，Q1迅速进入截止状态，即完成一个工作循环。与此同时，反馈绕组L2上端感应出正电压，然后重复上述过程，即Q1、Q2处于轮流导通（截止）工作状态。
在Q1导通期间，L3两端产生的上正下负电压→Q1→C5→灯管上灯丝→C6→灯管下灯丝→L3下端构成的回路形成电流、灯管点亮。在Q2导通期间，L3两端产生的上负下正电压、灯管下灯丝。C6→灯管上灯丝→C5→C2→L3上端（即地，因Q2此时已饱和导通，部分脉冲电流还将通过C1形成回路），构成电流回路，灯管点亮。在Q1、Q2轮流导通期间，灯管灯丝中有大小和方向时刻变化的脉冲电流轮流流过，因而灯管可持续发光。
从实际维修来看，该型节能灯易损元件是C1与振荡管Q1、Q2。由于灯头内部温度较高，容易导致C1失容或击穿，更换时一定要用耐温105℃的电容。检修时可用插头通过软导线将市电接入灯头，然后再测C1两端是否有约＋300V直流电压。若为0V，则可能是保护电阻RO烧断，也可能是Q1、Q2、C1或VD1～VD4中某元件击穿。若测得C1两端电压比＋300V低较多，这通常是C1失容或VD1～VD4中某只二极管有问题。若测得C1两端电压正常，可检测启动电阻R1、R6、定时电容C3、C4与振荡管Q1、Q2是否正常。若无异常，在确认灯丝完好，且灯管未发黑或破裂漏气的前提下，极可能是脉冲电流传递电容C2、C5、C6中某只损坏，需作进一步检查确认。
若检查发现Q1或Q2中只有一只击穿，但未击穿的一只也必受损，因此两只必须同时更换，且参数最好能保持一致。该管主要参数为Pc=40W、IC＝1.5A、Vceo=400V、β＝8～40，可用JE13003D、ST13003、ST13003D、TX13003、TX13005直接替换。
