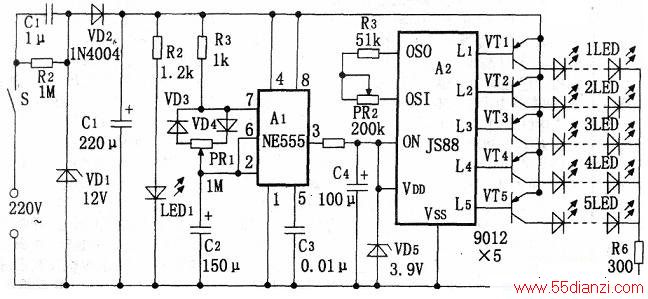

下图是用JS88与NE555制作的间隙流水灯控制器，它能使彩灯串1LED一5LED间隙循环闪亮，且间隙时间与循环速率都能自由调节，可用于家庭酒吧台、橱窗及鱼缸、瓶花等装饰。R1、C1、VD1与VD2等组成简单的电容降压半波整流稳压线路，输出约12V直流电压供时基电路Al用电，同时也为由1LED．SLED组成的灯串提供电源。A1组成占空比可调的自激多谐振荡器，使输出端③脚轮流输出高电平与低电平，其振荡周期T=0.693RP1×C2=104s。当③脚输出高电平时，此高电平经R5、VD5稳压，C4进一步滤波，输出约3.9V稳定直流电压加到集成块A2的电源正端VDD与控制端ON，故使芯片A2得电工作，L1。
L5端依次输出低电平经PNP型兰极管VT1～VT5放大去驱动5路发光二极管灯串闪烁；当A1的③脚输出低电平时，A2失电不工作，灯串全部熄灭不亮。
RP2用来调节灯串闪烁时的循环频率，RP2阻值愈小，灯串循环速率愈快，反之则慢。RP1用来调节Al输出方波的占空比，当RP1滑动端向右移动时，使C2的充电时间常数减小，放电时间常数加大，所以输出方波变窄，灯串闪亮时间变短，熄灭时间加长；当RP2滑动端左移时，输出方波变宽，即灯串闪亮时间加长，熄灭时间变短。灯串的熄灭时间加闪亮时间之和为一个振荡周期(即104s)，如要改变电路的振荡周期，可以增减电容C2的数值。
LED1为电源工作指示灯，可用普通红色发光管，1LED一SLED为五路闪光灯串．可视各人喜爱分别采用红、绿、黄等色发光二极管串联组成，每路灯串可串接5—6只发光管。且每路还可并联几组相同的灯串。
VT1一VT5可用9012型PNP三极管，它们可以直接插焊在JS88芯片上预留的小焊孔上。VD1要用12V稳压管，VD5为3.9V稳压管，VD2为1N4004型整流管，VD3与VD4可用1N4148型开关二极管。C1要求采用CBB-400V型聚丙烯电容器，其它元器件无特殊要求。
