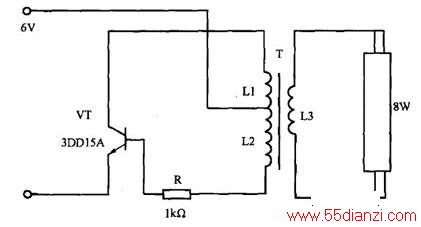

荧光灯应急照明线路如下图所示。晶体管VT与变压器T的一次绕组构成电感三点式振荡器，将蓄电池的交流电压经变压器的升压作用，在L3上得到较高的交流电压，从而点亮8W荧光灯，作为应急灯使用。
电阻R为晶体管VT的基极偏置电阻，适当调整它可改变逆变输出功率。
制作时，变压器的磁芯可用电视机的行输出变压器的磁芯，L1用Φ0.35mm漆包线绕40圈，L2用Φ0.35mm漆包线绕40圈，L3用Φ0.16mm漆包线绕300圈。晶体管VT选用3DD15A，电阻阻值为1kΩ左右，功率为1/8W。
