点亮6-12W日光灯的逆变电路

点击数：7874 次录入时间：03-04 11:57:07 整理：http://www.55dianzi.com 节能灯/照明/彩灯

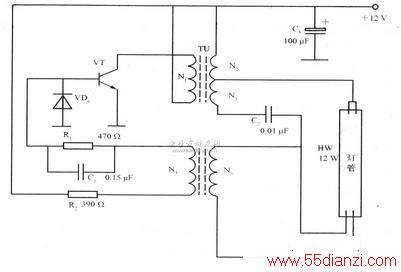

　　此电路如下图所示，开灯时逆变器工作，产生100V左右的高频交流电，点亮12W的日光灯管。变压器参数为9V/10W，蓄电池参数为9V/0.65Ah。若电路中使用6～8W的日光灯管，变压器可换用9V/6W，蓄电池用6V/4Ah的。

点亮6-12W日光灯的逆变电路
