具有对数调光的LED便携式电源

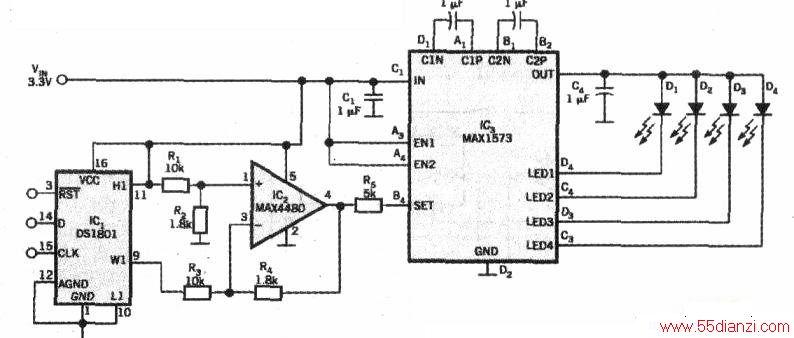

　　附图所示电路是一种多级对数调光（白光）LED的便携式电源。该电路使用3.3V电源，驱动多达4个白光LED．并调节LED总电流，调节范围为ImA~106mA．共64级，每级1dB。该驱动器是一个电荷泵，它建立的电流ISET(来自IC3的SET引脚)的镜像，以便产生流过每一个LED的(215 -ISET±3%)电流。内部电路使SET引脚保持在0.6V。为了控制LED亮度，运算放大器IC2监视数字电位计IC1的高侧电压和动点电压之间的电压差。然后，运算放大器放大该电压，再由放大倍设置最大输出电流。电位计中Wl端子的零电阻对应于最小LED电流，因此对应于最低亮度。由于IC3中SET引脚电压固定在0.6V，因此R5左侧的任何电压变化可改变ISET，由此引起的LED电流的变化则会改变LED的亮度。R5设置最大LED电流：R5=215 x0.6，ILED (DESIRED)，其中IIED是流过一只LED的电流。
　　
　　ICI是具有对数型电阻分布特征和一个模拟电压动能点的数字式电位计。每个动能点抽头，对应于IC1中的Hl和WI(引脚⑧和引脚⑨)之间的ldB衰减。该IC包含两个电位计，均由～个16位代码通过一个三线串口来控制。为了设置LED电流，应使RST处于高电平，井从LSB开始，通过时钟脉冲把16位送人ICI的D引脚。CLK引脚的每个脉冲都把一个位输入到譬f存器。该电路只使用～个电位计，因此从第0位一第7位都是“不需要关心”位。第8位。第14位决定动点位置：第8位至第13位设置代码．第14位是“静音”。（第14位的逻辑“1”使R5左侧设置为大约0.599V．从而产生可能的最低输出电流）。在输入所有16位之后．要使RST处于高电平，输入代码并改变亮度．所以LED的亮度和电位计的输入代码之间呈对数关系。
