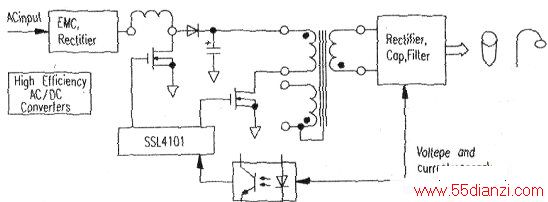

主动式功率因数校正常规上采用两极拓扑来实现，前级用升压电路结构，后级直流转换部分用隔离反激式结构．如下图示，功率因数校正芯片用恩智浦半导体的SSL4101控制器，它运行在临界导通模式下，恒定导通时间控制，流过电感电流与桥堆整流后的电压成正比例关系，所以输入平均电流的相位会跟随输入电压，得到非常高的功率因数。这种控制环路可靠度高，常在中、大功率驱动器中使用。SSIA101也集成了反激转换控制功能，如目前常采用准谐振断续式控制，准谐振工作的特点就是确保主开关上的寄生电容上的电压降到最低时导通，降低开关损耗，并对电磁辐射有一定程度的帮助。副边输出的电压和电流电平通过光电耦合器（简称光耦）来回授反馈给原边控制器。相比填谷式结构，主动式功率因数校正设计可以达到更高的功率因数和低的谐波电流，输出LED电流纹波也非常低。但是这种两级结构的驱动设计非常复杂，元件成本也很高，一般只适合在功率大干75W以上的LED驱动器中使用。
