基于Raspberry Pi的电梯彩屏显示系统设计

基于Raspberry Pi的电梯彩屏显示系统设计

点击数:7697 次   录入时间:03-04 11:36:41   整理:http://www.55dianzi.com   节能灯/照明/彩灯

    内容摘要:本文针对多媒体彩屏电梯显示的需求,在ARM內核树莓派平台和单片机接口板双处理器架构的硬件支持下,利用485/CAN总线传输技术、Linux应用编程、Qt5用户界面编程,提出并实现了一种双处理器架构的电梯彩屏显示系统。此彩屏显示系统与传统显示系统相比,界面更美观,功能更丰富,且具有低成本、高稳定性等特点。实际测试结果表明,此电梯彩屏显示系统设计的可行性和有效性。

    引 言

    近年来,随着高层建筑数量的与日俱增,电梯的需求量也在增加。现阶段我们广泛使用的电梯都是基于LED点阵列的显示系统,显示状态信息比较简单,显示方式比较单调。此外,现在的一些电梯里的广告机,虽然改善了电梯轿内的乘坐环境,良好的广告效果也给商家带来了不小的经济效益。但是这种显示装置没有和电梯控制系统融为一体,只是单纯的视频播放而已。

    为了使显示和电梯控制系统相融合,打造舒适的乘坐环境,针对现有的电梯系统提出一种由单片机完成不同厂商适配、由ARM/X86统一显示的双核处理方法。该方法中ARM/X86处理器专注于统一通用格式电梯状态信息解码、楼层图片切换或视频播放,从而提高整个系统的实时性与可靠性。针对不同厂商的电梯通信协议,只需要更改单片机的编解码程序便可使整个系统重新工作。

    Raspberry Pi(中文名为“树莓派”)是一款由英国的树莓派基金会所开发,以低价硬件及自由软件为学生计算机编程教育而设计的卡片式电脑。其配备一枚700 MHz博通出产的ARM架构BCM2835处理器,256 MB内存(B型已升级到512 MB内存)的微型电脑主板。Raspberry Pi以SD卡为内存硬盘,主板周围有两个USB接口和一个网口,可连接键盘、鼠标和网线,同时拥有视频模拟信号的电视输出接口和HDMI高清视频输出接口。以上部件全部整合在一张仅比信用卡稍大的主板上,具备所有PC的基本功能。其操作系统采用开源的Linux系统,比如Debian、Arch Linux,自带的ICeweasel、KOffice等软件能够满足基本的网络浏览、文字处理以及计算机学习的需要。

    Qt是一个1991年由奇趣科技开发的跨平台C++图形用户界面应用程序开发框架。Qt具有优良的跨平台特性,Qt支持下列操作系统:MicroSOFt Windows 95/98、Microsoft Windows NT、Linux、Solaris、SunOS、HP-UX、Digital UNIX(OSF/1、Tru64)、FreeBSD、BSD/OS,SCO、AIX、OS390、QNX等等。

    1 系统整体设计

    1.1 系统框架

    本系统的硬件部分主要由接口转接板和显示板组成,系统框图如图1所示。

基于Raspberry Pi的电梯彩屏显示系统设计

    1.2 子系统功能介绍

    1.2.1 接口转接板

    接收RS-485/CAN总线上的电梯通信协议,并完成协议的解析;承载温度传感设备和挂在I2C总线上的时钟电路,供显示板读取温度和时间信息,完成用户按键的检测与编码。

    1.2.2 显示板

    接收接口转接板译码后的电梯数据;读取温度和时间信息;实现界面应用程序。

    2 接口转接板子系统设计

    接口转接板子系统硬件主要包括ATmega8单片机、DS18B20温度传感器、PCF8563时钟芯片、MAX485芯片等。其接口转接板框图如图2所示。

基于Raspberry Pi的电梯彩屏显示系统设计

    电梯的通信协议有多种,本文以NICE3000通信协议为例实现本系统。

    2.1 NICE3000通信协议的通信设定

    通信方式:RS-485标准、异步、半双工。

    数据格式:1位起始位、8位数据位、1位停止位、无校验位。

    通信波特率:9 600 bps。

    通信地址定义:广播地址为0,外接节点地址为1~31(外招板拨码开关确定),地址同时也表示外招所在楼层;显示板只是接收显示,地址设定为0(拨码),无需通信回复。

    数据校验:采用两位异或校验。

    数据帧分类:共有两种形式,其中广播帧用于外招显示内容的信息,不需要返回帧,另外还有一种是普通帧,主要完成主控制板与外招之间的控制信息交换。

    2.2 帧格式

    数据帧采用固定长度,5个字节,结构为帧头、用户数据、帧尾。

    帧头:包括1个字节地址,即主控制板发送给外招的标识,从机(外招)根据帧头判断本机是否响应当前通信。如果地址是广播地址,则从机接收信息,但是不用返回。

    用户数据包括:数据2个字节,根据发送方向(主到从或是从到主)以及帧形式定义不同的用户数据。

    帧尾:包括2个字节校验数据,先发低位,后发高位。

    电梯系统接收到的数据帧不能直接显示,需要根据数据帧格式,对数据进行校验,然后解析,最后提取有用的数据给显示系统进行显示。本系统的操作如下:

基于Raspberry Pi的电梯彩屏显示系统设计

    3 显示板子系统设计

    对于彩屏电梯显示系统而言,液晶屏的显示效果对客户的影响是至关重要的。因此,应用层的程序开发相当重要。考虑到图形界面控件的丰富程度、漂亮程度以及开源免费的持续升级等因素,选择了QTE/Qt5图形开发平台。显示板子系统的架构如图3所示。

基于Raspberry Pi的电梯彩屏显示系统设计

    3.1 Qt的移植

    3.1.1 Qt的移植条件

    Qt for Embedded Linux是用于嵌入式Linux所支持设备的领先应用程序架构。Qt可以在任何支持Linux的平台上运行,创建具有独特用户体验的具备高效内存效率的设备和应用程序。Qt的移植需要满足以下几个基本条件:



www.55dianzi.com

    ①开发环境:Linux内核2.4或更高;GCC版本3.3或更高;用于MIPS,其GCC版本3.4或更高。

    ②占用存储空间:存储空间取决于配置,压缩后为1.7~4.1 MB;未压缩为3.6—9.0MB。

    ③硬件平台:易于载入任何支持带C++编译器和帧缓冲器驱动Linux驱动的处理器;支持ARM、x86、MIPS、PowerPC。

    ④Raspberry Pi(B型)满足以上条件,故可以进行Qt5的移植。

    3.1.2 Qt5的移植准备

    在做Qt5移植之前首先做以下移植准备:

    ①建立一个文件夹/home/opt来存放编译所需的源码和文件。

    ②下载Raspbian Wheezy镜像,本文采用2012-07-15-wheezy-raspbian.img。

    ③下载工具链,本文采用gcc-4.7-linaro-rpi-gnueabihf。

    ④下载交叉编译工具,本文采用cross-compile-tools。

    ⑤下载Qt5源码。

    ⑥下载qtjsbackend库的应用补丁。

    然后建立文件夹mnt/rasp-pi-rootfs,将Raspbian Wheezy镜像挂载到此文件夹下,并进入Qt5源码文件夹执行初始化代码init-reposi tory。

    3.1.3 Qt5的编译

    首先进入cross-compile-tools文件夹执行一个脚本fixQualifiedLibraryPaths来修改链接和库路径。

    然后编译qtbase,配置如下:

基于Raspberry Pi的电梯彩屏显示系统设计

    当在镜像中编译安装完所有的模块之后,将其复制到SDcard。

    3.1.4 安装Qt Creator

    从网站http://qt-project.org/wiki/Crcate#QtonPi_App_SDK上下载Qt Crcator安装包,并在Linux系统下对其进行安装配置。由于Qt5需要Qtcreator2.6.0以上的版本作为支持,本文采用2.6.1版本。

    3.2 外围部件读取程序

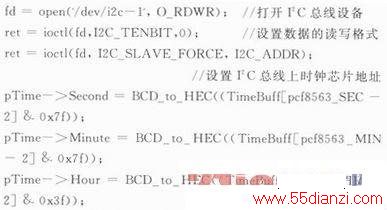

    本系统通过读取挂在I2C总线上的实时时钟芯片来获取时间信息,通过温度传感设备获取温度信息。本文以读取实时时钟芯片的数据为例,操作如下:

[1] [2]  下一页
