二次雷达接收系统设计及幅相处理

    接收机三个通道的幅相特性保持一致，振幅差控制在1 dB以内，在脉冲比幅前，消除不同接收通道增益差异对Σ信号和Ω信号自身幅度的影响，保证比幅的结果真实可靠。
5．3．2 动态范围
    脉冲比幅的信号幅度在整个接收机的动态范围内，特别是∑信号和Ω信号强弱悬殊很大，其中一路信号幅度接近噪声电平或者是信号与噪声的幅度比较的情况下，比幅的结果也要保持正确，输出的接收旁瓣抑制为稳定的0或1脉冲信号。
5．4 脉冲比幅的实验结果

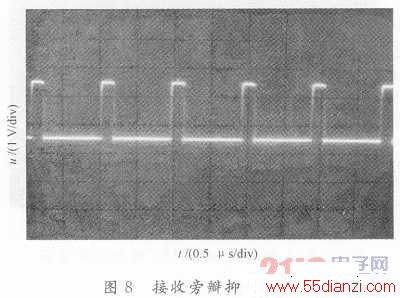

    图8是示波器观察到的脉冲比幅结果：接收旁瓣抑制信号。

6 结语
    接收系统采用三路对数接收机单脉冲比幅体制，设计简单合理，可靠性高，完全满足某型号二次雷达研制的技术指标要求，经过外场试验和产品交付用户使用的情况来看，接收机对应答脉冲信号的幅相处理达到了预期的效果，对于其他二次雷达接收机的研制，具有很好的参考和借鉴作用。
