由MAX1492/MAX1494构成的3 1/2、4 1/2位智能数字电压表电路

由MAX1492/MAX1494构成的3 1/2、4 1/2位智能数字电压表电路

点击数:7631 次   录入时间:03-04 11:36:20   整理:http://www.55dianzi.com   仪器仪表读写器

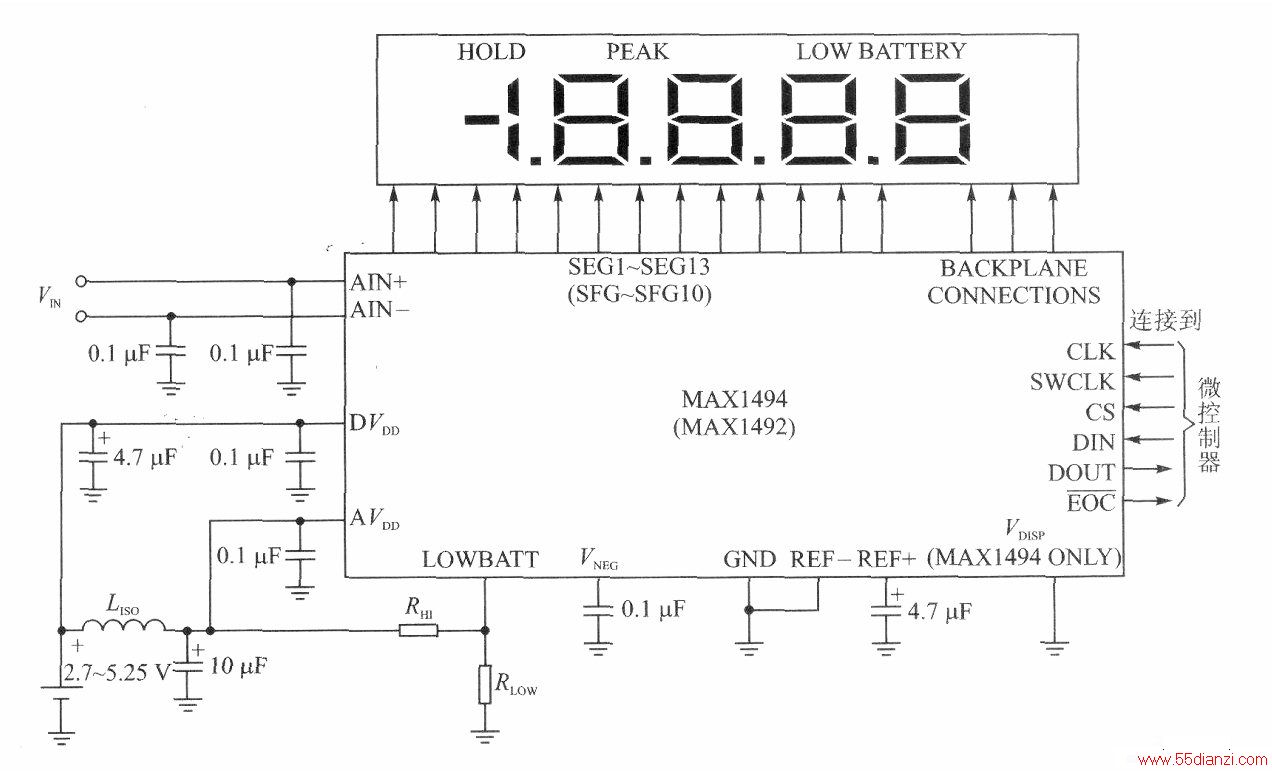

  由MAX1492/MAX1494构成的3 1/2、4 1/2位智能数字电压表电路如下图所示。采用2.7~5. 25 V单电源供电,在模拟电源输入端与数字电源输入端之间有电源去耦电路。电源去耦电路由电感LIso和电容组成。模拟输入端的电容用来滤除干扰电压。电阻RHI、RLow用来设低电压指示的阈值电压V LOWBATT。

由MAX1492/MAX1494构成的3 1/2、4 1/2位智能数字电压表电路
