有了适合的量测模块之后，我们要开始规划如何进行量测。首先，由于共有八个传感器需要进行量测，而一个PXI-9820只有两个采样通道，因此我们需要四片PXI-9820。其次量测规格要求各通道采样的相位要相同，因此每一张量测模块的时钟必须进行同步。由于每一片PXI-9820本身有板载采样时钟，因此其时钟无法保证都同相位。我们利用PXI背板所提供的10MHz参考时钟作为PXI-9820的外界参考时钟输入，利用PXI-9820本身的锁相回路电路进行时钟的相位锁定。图八是各片仪器模块的采样时钟不同步的情况。图九则为经过PLL锁相之后的时钟结果。

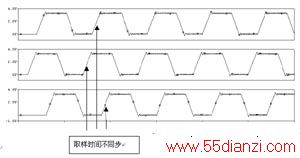

图八 不同步的采样时钟

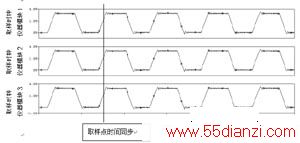

图九 同步的采样时钟
最后，由于检测设备在开始传送传感器的模拟数据时，会一并送出数字触发信号，我们将此触发信号当作每一片PXI-9820的触发条件。不过如何让这一个触发信号能精确的同时到达每一张PXI-9820呢?我们将其中一张PXI-9820插入Star Trigger Controller槽位，利用这一槽特有的Star trigger，传送给其余的三张PXI-9820以达到最精确的触发时间。
结论
利用PXI仪器模块与PXI平台作为量测与测试平台，不仅可以充分利用PCI的高速传输特性，以及继承用户原本就已熟悉的软件平台，更可以利用PXI所提供的触发信号来完成更精密的同步功能。全球各地的PXI开发厂商更为用户提供了数百种的量测测试仪器模块，让用户可以以最方便、快速及经济的方式完成适合本身应用的PXI系统。本文清楚的说明了PXI信号，并且以一简单的例子说明如何以PXI信号进行仪器模块之间的同步。希望能给予准备开发PXI系统的用户一个初步的了解。
