3.1何谓信号调理？
信号调理是完整的数据采集系统的关键组成部分。它能通过放大、隔离、滤波或多路复用来提高系统性能和可靠性。对于某些传感器，如RTD，必须要有作为激励源的信号调理。
信号调理是数据采集系统中最重要也是最易被忽视的一部分。许多传感器都要求使用专门信号调理技术，而没有哪种DAQ设备能为所有的传感器提供各种类型的信号调理功能。比如说，热电偶产生的是低电压信号，它还需要进一步的放大、过滤、以及线性化等处理。
3.2多通道系统(SCXl)与紧凑信号调理系统(SCC)
SCC当今不少著名公司已经开发出能适合您独特数据采集系统的信号调理平台，包括支持智能TEDS传感器，灵活的信号连接选项，模块化和软件配置功能。这些可选的设备包括用于便携式应用的紧凑信号调理系统(SCC)以及用于高通道数大型应用的坚固的多通道系统(SCXl)。
其SCXI是多用途，高性能的信号调理平台。无论是用于包含插入式仪器还是DAQ设备的信号调理前端系统，或者基于USB的数据采集系统．SCXI是专为要求大中规模、多通道数，坚固封装以及高性能的信号调理和通路开关的切换过程中，提供广泛选择范围的应用方案而设计的。SCXI包含了完整的模块，可以对诸如热电偶、FITD、应变仪、负载单元、压力传感器、加速度计。LVDT、高压输入、电流输入、模拟输出、数字信号等广泛的信号类型进行放大、滤波、衰减、隔离和多路复用。SCXI也能提供通用功能和多路复用器外巨阵开关解决方案。

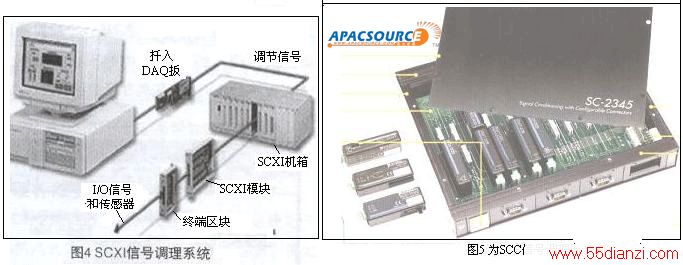

SCXI(如图4所示)用于解决中高通道数信号调理应用问题。可以将各种信号调理模块混合匹配使用，并把他们安装在一个SCXI机箱里面。只要将这一机箱与“即测即用”数据采集设备连接，所有的模块即可被自动植测井加入到DAQ配置软件中。
而SCC，对于便携式低通道数应用-可达到16个模拟输入通道和8个数字I/O通路-SCC对每个通道提供模块化．灵活的信号调理。SCC所提供的信号调理用于广泛的输入．包括热电偶、FITD、加速计、应变仪、需要隔离的模拟输入、高压(到100V)、电流(0到20mA)和光隔离数字I/O，SCC也有低通滤波和面包板模块可选。这些模块可插入小型的SC-2346屏蔽盒(能包含20个模块)或可配置传感器电子数据表格(TEDS)连接器的SC-2360屏蔽盒(能包含10个模块)，并通过电缆直接和M系列，E系列或基础级的多功能数据采集设备相连。
SCC是适用于低通道应用便携式信号调理平台。不象SCXl一个模块同时处理一组信号，SCC平台为每一个信号提供单独的模块。SCC平台还提供了切换开关、LED，以及BNC和LEMO等常用的连接端于。无论是SCXI，还是SCC平台都有用于测量、激励、隔离和过滤的模块。图5是SCC系统的展示图。
3.3、传感器即插即用技术
传感器即插即用技术减少了传感器配置的时间和难度。IEEE 1451.4定义了具备模拟信号接口的传感器特性的自我描述机制，该机制通过传感器电子数据表格(TEDS)文件来描述传感器的自身特性。TEDS文件被保存在传感器上的嵌入式存储器芯片中或者可从数据库中下载，它为数据采集系统提供了传感器必要的配置、换算和校准信息，减少了配置时间．提高了测量精度。图6为基于硬件支持智能TEDS传感器示意图。
即插即用传感器传感器电子数据表(TEDS)包括：传感器制造商，序列号，测量范围，校准信息及用户信息(特定区域)。
3.4 SCXI与SCC信号调理精度特色
一个高效的数据采集系统应该结合所需的信号调理技术，从而避免降低您所定制的解决方案的测量精度，功能和灵活性。通过对SCXI数据采集系统进行配置，它可以接收广泛的传感器和信号类型，并且能为了今后的应用而轻松地再次配置或扩展。
针对低通道数和便携式测量系统SCC能够在一个紧凑、小巧的盒子中进行信号调理．特别适合16个或少于16个模拟输入通道的应用。
