将FPGA的下载数据线一端连接FPGA电路板,一端接计算机USB口,在命令栏里Programmer项,在弹出的窗口中选择Hardware Setup,确认计算机已与DE2板连接好后,点击Start开始下载运行。

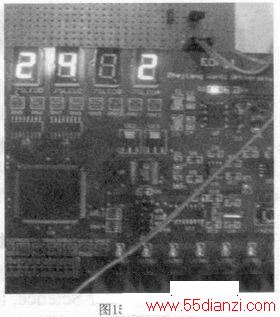

连接好DS18B20温度传感器电路,即可测量室内温度,实物电路图如图15所示。由实测知,当前室温为24.2℃。
4 结束语
本文利用FPGA与DS18B20设计并实现了一种用于检测室温的简易的数字温度测量仪。在QUARTusII开发平台上,利用VHDL语言完成软件程序设计,并完成硬件电路板设计,最后下载验证。实现的测量仪具有结构简单、测量精确性高、使用方便、扩展性能好的优点。
