该装置系感应式（非接触式）高电检测装置，它利用高压电场与传感器之间的电场耦合原理，在带电设备和线路安全距离外检测设备和线路是否带电，并且输出闭锁信号。装置由传感器、显示器两部分组成。传感器共三支，分别置于”A、B、c”三相带电体下面，与高压带电体无直接接触，并保持一定的安全距离。它接受高压带电体电场信号，并传送给显示器进行比较判断。当被测设备或线路带电时，“A、B、c”_指示灯闪亮，“操作”指示灯熄灭，且输出强制闭锁信号；当被测设备或线路不带电时“A、B、C”三相指示灯都熄灭，作”指示灯亮，同时会解除闭锁信号，可以进行设备操作。
装置采用分相控制，任何一相带电时，即闪光报警，并输出强制闭锁信号。当显示器失去控制电源时，显示器同样输出强制闭锁信号，保持闭锁状态。
显示器具有完善的“自检”功能，可以自动检测传感器和显示器的各种功能模块，在装置发生任何故障时，“电源”指示灯长亮，“操作”指示灯不亮，并且始终输出强制闭锁信号，保持闭锁状态。
DSW型户外电磁锁适用于220kV、110kV、35kV等不同电压等级的变电站户外隔离刀闸操作机构作电气闭锁使用。同时，由于该锁内置合分两组辅助触点，所以特别适合综合自动化变电站配套，作为防误操监控使用。
使用环境：上限+40℃，下限-40℃。
额定电压！交流(50Hz)220V、110V。内置辅助触点额定工作电压：
220V；额定工作电流：3A。
DSW型户外电磁锁，主要由锁头、安装支架、锁扣板三部分组成。在正常对电磁锁解锁时，要先按下锁头电源按钮，再拉住锁舌环，若操作顺序错误，将导致电磁锁线圈烧毁。若紧急解锁时，可用解锁钥匙插入紧急解锁孔，再拉锁舌环。
DXW(N)20NYD-40.5kV~550kV高压带电显示闭锁装置，适用于电压等级为40.5kV、126kV、252kV、363kV，550kV．频率为50Hz或60Hz的金属封闭组合开关设备上和高压电气设备中，用于高压和超高压线路的验电，并提供输出控制信号，通过电磁锁对相关操作机构进行强行闭锁。
工作原理是利用配套的传感器中抽取高压信号源，经控制器处理后发光二极管发亮，分别指示A、B、C三相高压带电状况。当高压主母线不论哪一相带电时，控制器使电磁锁断电，这时，电磁锁无法实现开锁。当高压主母线三相均不带电，控制器使电磁锁线圈通电，吸合锁扣，使电磁锁可以打开，这时，就实现了高压带电显示和机械强制闭锁为一体的功效。
闭锁原理：
监视到隔离刀闸负荷侧带电，利用装置输出接点断开对应接地刀闸电磁锁电源，以起到闭锁接地刀的作用，防止了带电合接地刀闸；当接地刀在合闸状态时，利用辅助接点断开隔离刀闸电磁锁电源，以起到闭锁隔离刀闸作用．防止带地刀合隔离刀闸。
分合闸操作：
当户外刀闸需要分合闸操作时，DSW型户外电磁锁通电后，按动锁头电源按钮，电磁锁电磁机构吸合，拉动锁舌环，使其暂锁，此时就可进行户外刀闸合分。操作到位后，拔出暂锁锁定销，锁栓弹出即被锁定，分合操作完工作完成。
紧急解锁操作
条件：当带电闭锁装置故障或电源故障时，可用解锁钥匙紧急解锁，进行分合操作。
方法：紧急解锁时，可用解锁钥匙插入紧急解锁孔，再拉锁舌环。
地刀电磁锁工作原理：

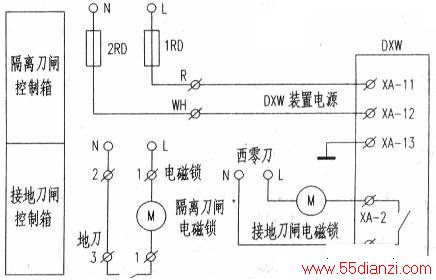

当高压带电显示闭锁装置的传感器感应到母线上带电时，其输出接点断开，将地刀电磁锁线圈断电，地刀操作转轴闭锁，无法操作地刀，起到了防止带地刀合隔离开关；当高压带电显示闭锁装置的传感器感应到母线上不带电时，其输出接点闭合，将地刀电磁锁线圈接通，地刀电磁锁带电，可以解锁，即可以操作地东隔离刀电磁锁工作原理如图所示。
当地刀处于分位时，其常闭接点QE闭合，将接通东隔离刀电磁锁线圈，东隔离刀操作转轴可以解锁，即允许操作东隔离开关。
维护和修理：
由于户外电磁锁长期受日晒雨淋，风尘影响，会在锁栓部分产生污垢和锈蚀，正常操作时，锁栓拉动困难，此时需将污垢除净，适当加润滑油进行保养。
当通电确定到达锁头，按动电源按钮，电磁锁不吸合时，首先检查导线有无开路情况，如无开路，即可卸下锁头上盖板，更换电磁锁线包(CJ10-10A)，然后封胶进行防水处理即可。
