1、对漏电电流危害值的界定正确选择漏电保护器的安装位置和整定值，定期检测漏电保护器的灵敏度和动作时间，检测漏电保护器的线路的漏电电流，是确保漏电保护对象防火安全的一项重要措施。
能使人感知的漏电电流为1mA，在低压配电线路中即使有1mA漏电电流流过，根据IEC4791关于交流电流（50Hz）流过人体时，对人体造成的触点危害，即使它集中在物体的一个部位，根据经验和火灾案例证明，也不一定会引起火灾。可能引起火灾的危险漏电电流的数值，一般界定为1A以上，日本电气协会的JEAG8101低压电气线路接地保护导则中则规定为100mA以上。在进户配电箱处，我国规定为300-500mA，当然在符合设备上仍应以能使人致命的30mA为整定界限值。在线路各级保护之间有时间差的配合关系，以保证供电电源的安全运行。
2、用钳形电流表测量漏电电流
当低压配电线路漏电时，我们可以使用钳形电流表，在检测漏电电流的同时检查和排除漏电电流产生的部位。这种钳形漏电电流表可以在线路带电运行的状态下，对线路漏电电流的大小在线进行测量，这种方法简单、方便，检测出的数值即时可读，就目前技术发展状况来看，这是对低压配电线路和电器设备进行漏电诊断的最佳方法。
3、钳形漏电电流表的构成与原理
钳形漏电电流表主要由零序电流互感器（ZCT）和仪表构成。零序电流互感器（ZCT）能检测出漏电电流，仪表能显示漏电电流的大小，漏电电流的检测原理如下图所示。

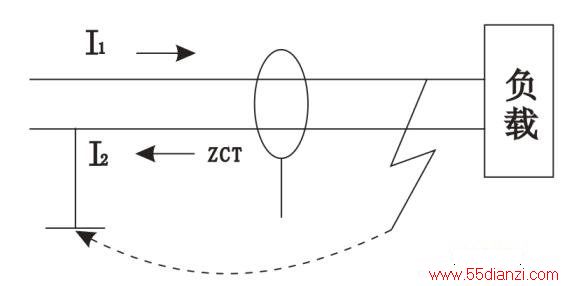

当相线漏电流为零时，如下图（a）所示，在ZCT的铁芯中产生有因负荷电流而引起的磁通∮1和∮2。穿过ZCT铁芯的电线L和N在物理位置上，相互处于等值的位置，如果ZCT的铁芯导磁率和二次线圈绕法均匀，磁通∮1和∮2将在铁芯的全周上积分，从铁芯的的整体上来看∮1和∮2将相互作用而成为零，ZCT铁芯二次线圈也就没有感应电流输出。但是，从下图（b）可以看出，当相线中有漏电电流时，产生磁通∮1和∮2的电流值中，具有5漏电分量的数值IL=I1-I2,∮1和∮2不能完全抵消，并产生与漏电IL相当的磁通量∮L,于是ZCT二次绕组线圈中就有电流输出，仪表则显示漏电电流的大小。
4、钳形漏电电流表在检测中的典型应用

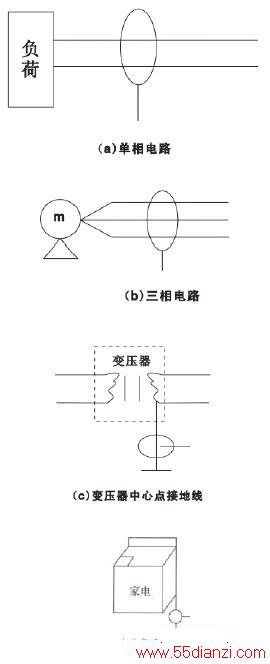

单相或三相漏电电流测量线路如下图（ a）（ b）（ c）（ d） 所示：
5、钳形漏电电流表对绝缘不良部位检测的顺序

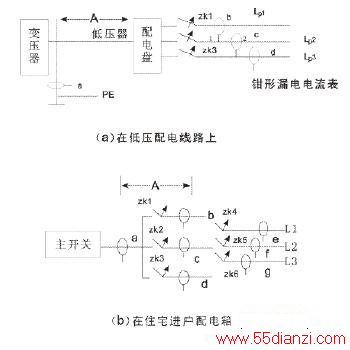

在变压器中心点接地的TN系统中，或在住宅进户配电箱主开关处，在检测整个电路的漏电电流时，对绝缘不良部位的检测顺序可按照下图（a）（b）所示的步骤进行，然后用排除法确定绝缘不良部位点。不过在具体应用时应根据现场设备的不同情况，顺序应该有所调整区别对待
（1）变换测量位置进行检测
以下图（a）为例说明用变化测量位置的检测方法。先将钳形漏电电流表放在a处检测漏电电流，然后分别放在引入线或分支线的b、c、d等处依次检测下去。这时如果被检测到的漏电电流很小，那么就可以确定漏电电流发生在A区内。如果在c处检测出大的漏电电流，就可以知道漏电电流发生在用户LP2或分支电路内，因此，可以从c处开始采用上面的同样方法，依次对负荷侧的分支电路L1、L2、L3进行测量，由此就能发现产生漏电电流的部位。
（2）通过开关的通断操作进行检测
同样以下图（a）为例说明开关通断擦偶偶检测的检测方法。如果在a处8检测漏电电流，可将钳形漏电电流表安装在a处位置上，一边看漏电电流的显示值，一边依次打开引入线或分支电路的开关zk1、zk2、zk3确认漏电电流表的显示值。如果打开zk2后漏电电流变大，就可知道漏电电流发生在zk2的负荷侧。
