激光发射器驱动电路

　　激光发射器，又称为激光笔，是把可见激光设计成便携、手易握、激光模组（发光二极管）加工成的笔型发射器。常见的激光指示器有红光(λ=650nm一660nm)、绿光（λ=515nm—520nm）、蓝光(λ=445nm一450nm)和蓝紫光(λ=405nm)等。如果激光笔发射出的光线超过一定级别，无论是直接或者经过光亮物体反射后进人人眼，即使是很短的时间，也会对人眼造成伤害。所以，多数国家都制定有激光安全要求，限定了最大发射水平。本设计实例描述了一种激光驱动器，在一只1.5V电池放电到1V时也能工作，用两只电流控制晶体管，改善因电量供电不足导致的不可靠性，并且允许过强的激光电流与发光，如附图所示。
　　

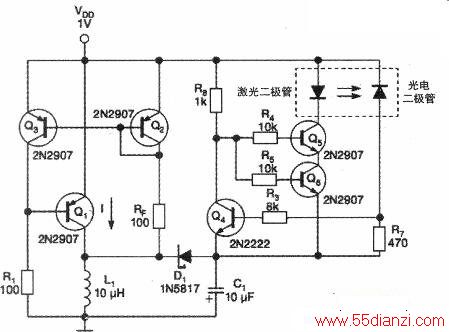

　　在附图中采用DC-DC步进升压电路和两只电流控制晶体管，可近似相同地给激光器供电，晶体管Q1、Q2和Q3组成一个负阻抗，该阻抗表示为Z≈-β(VDD-VBE)/RFo假设所有晶体管的电流增益(β)相同，VRE是所有晶体管的基射电压。通过RF提供反馈，R1用于偏置控制Q1集电极电流，电感器L1和寄生电容形成一个谐振电路，该电路因负阻抗而产生振荡，因此在电池为1V时，会在Q1集电极产生大约3.5V的峰峰值。肖特基二极管D1和C1组成一个半波整流器，为激光器阴极提供3V电压，加上VDO（为1V时），可提供4V的工作电压，从而超过了激光器的阚值。
　　
　　Q5和Q控制激光器电流。激光组件内置的光电二极管用于监控激光亮度，并通过Q4形成负反馈，将Q5和Q6偏置在适当的集电极电流，保证所需激光亮度的稳定。Q5与Q6是串接，所以，如其中一个管发生短路，另一个仍旧能够将激光电流维持在安全的水平。两个晶体管同时发生故障的可能性要远低于单只晶体管发生故障的可能性。
　　
　　注：由于激光和光电二极管效率的变动，此时应对R7进行调整，以确保激光的输出处于安全规范限制之内。
