(3)使用寿命长。
超级电容器充放电过程中发生的电化学反应可逆性好，循环充放电次数理论值为无穷，实际可达100 000次，比电池的寿命高10~100倍。
(4)低温性能优越。
超级电容器充放电过程中发生的电荷转移大部分在电极活性物质表面进行，所以容量随温度的降低而衰减的量非常小;而电池在低温下容量衰减幅度可高达70%.
电能质量问题往往具有出现率高、持续时间短等特点，因此应用超级电容器作为储能设备进行快速补偿是一种理想的技术方案。

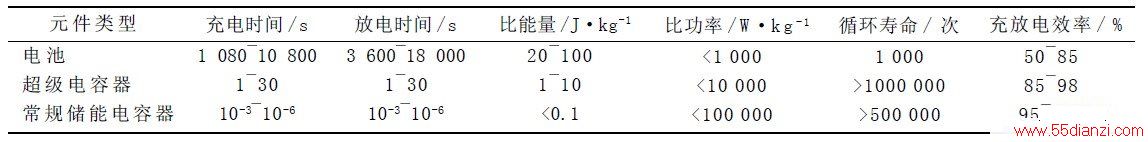

表1 3 种电化学储能元件的性能比较
3 双向DC-DC 变换器主电路及工作原理
双向DC-DC变换器的主电路结构如图3所示。通过控制开关T1和T2,达到双向直流升压与降压的目的。在升压运行时，T2动作，T1截止，变换器工作在Boost状态;当T1动作，T2截止时，变换器工作在Buck状态，实现降压功能。

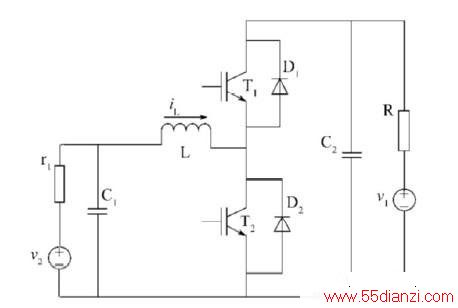

图3 双向DC-DC 变换器主电路
3.1 Boost 模式
开关T2处于恒脉宽调制方式下，双向DC-DC变换器主电路Boost 模式下等效电路如图4 所示。当T2 导通时(图4(a))，电源v2向电感L充电，电能转化为磁能存储于L中，同时电容C2向v1供电;当T2关断时(图4(b))，电感L释放磁能向v1 供电。电感L的储能作用能使电压泵升，通过电容C2 稳压之后，可使输出电压高于输入电压。

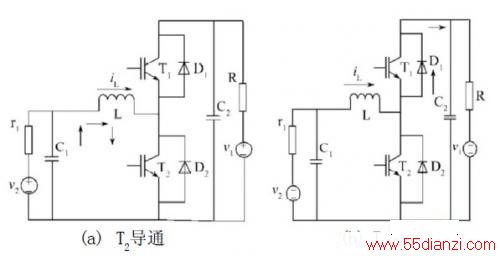

图4 Boost 模式下等效电路
3.2 Buck 模式
开关T1处于恒脉宽调制方式下，双向DC-DC变换器主电路Buck 模式下等效电路如图5 所示。当T1 导通时(图5(a))，v1通过电感L给v2充电，部分电能转化为磁能存储于L中;当T1关断时(图5(b))，电感L中存储的磁能转化为电能，通过二极 管给v2充电。Buck模式电流流向与Boost 模式的相反。
