图9 超级电容充电控制图

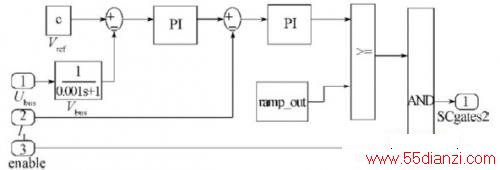

图10 超级电容放电控制框图

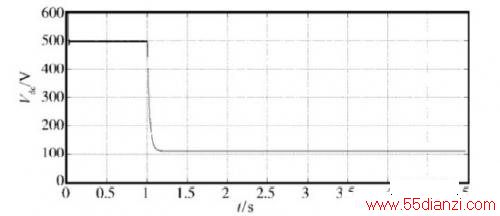

图11 未加抑制装置、直流母线电压暂降80% 时波形

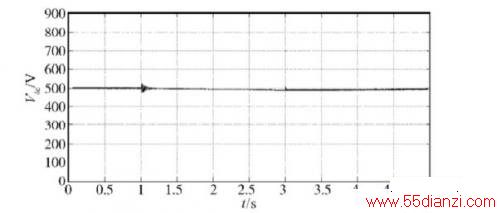

图12 加抑制装置、电压暂降80% 时的波形
在1s时刻直流母线上发生幅度为20%的电压暂降，超级电容电压暂降抑制装置并入直流母线前后母线电压的仿真波形如图13和图14所示。

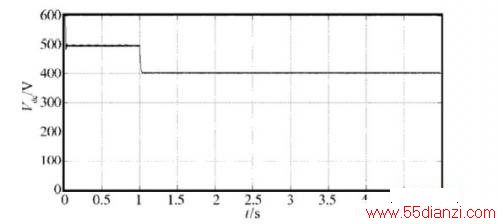

图13 未加抑制装置、电压暂降20% 时的波形。

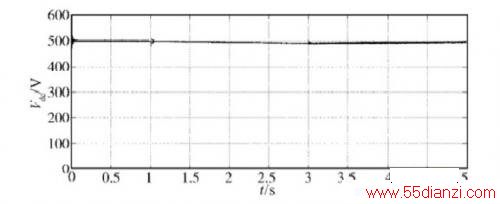

图14 加抑制装置、电压暂降20% 时的波形。
以上仿真的电压暂降均为三相电压发生暂降，在发生单相以及两相暂降时，直流母线上电压的有效值比三相的更低，因此本文未进行仿真介绍。
6 实验验证
实验设计为发生电压暂降时，未投切和投切抑制装置的情况下直流母线电压的变化作为一组对照验证装置的可行性。超级电容器选用实验室用超级电容模块，它由200个2.7 V/2 700 F双层电容器串联而成;负载采用7.5 kW电炉，实验电路结构如图15所示。
