一、项目概述
1788国际中心由安世7802和安世7829两路35kV市电供电，进户后主楼地下一层的两台35kV/10kV变压器降压。安世7802号线通过35kV/10kV/0.4kV变压后，供给大楼T1、T3、T5、T7、T9变压器下的配电回路，安世7829号进线则供给T2、T4、T6、T8、T10变压器下的配电回路，地下一层安置2台应急柴油发电机。
二、系统设计方案
1788国际中心设计有1个35kV配电室，1个10kV配电室，4个0.4kV配电室和1个应急柴油发电机房，均位于地下一层，共计配电回路约360个，每个回路安装有智能电力仪表，对配电室部分所有配电回路的工作状态进行监控，每台变压器均配有温度控制仪采集其温度。此外，在各楼层的强电间、空调机房、排风机房、潜水泵房、电梯机房及热交换机房等处配电箱上安置电力仪表，对大楼的照明、空调、风机、电梯等设备和办公室租户用电，共计约700个回路进行监控。根据设计院的设计方案，楼层配电箱部分，除租户、空调和风机使用电度表进行本地分项计量外，照明、动力、电梯等用电设备的用电量均在低压配电室中进行集中计量，其配电箱配电回路仅使用电流表进行运行状态监测[1]。
设计要求配电自动化电能管理系统将配电室和楼层指定回路的运行状态集中显示在值班人员面前，要求完成对配电室35kV、10kV回路和0.4kV回路进线全常规电参量和温度的遥测;对配电室0.4kV馈线回路三相电流、有功电度和分合闸状态的远程检测;对楼层租户配电箱、空调配电箱和风机配电箱回路三相电流和有功电度的遥测，以及对楼层照明、动力、电梯等配电箱回路三相电流的遥测。配电室部分遥测实时性要求高，楼层部分实时性要求相对较低。此外，所有用电量数据需与IBMS系统共享。

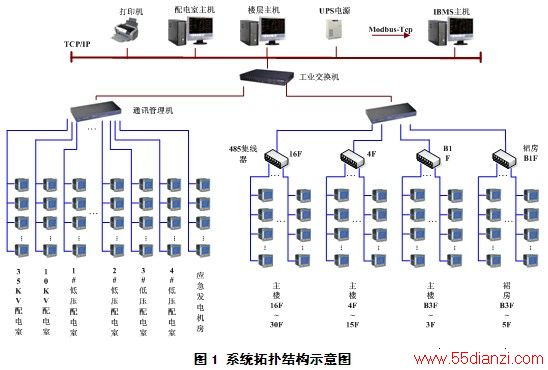

本项目中，考虑现场仪表数量较多，在35kV值班室内安放两台系统主机，分别对配电室配电系统和楼层配电系统进行监测。系统拓扑结构为3层，即现场设备层、通讯管理层和站控管理层[2]，借鉴ISO-OSI网络模型中物理层、数据链路层、网络层、运输层和应用层的定义。
现场设备层设备包括阿海法综保、丹东华通的多功能仪表和江西华达电子的干式变压器温控仪等。这些设备分别根据设计院要求安装在相应的配电回路上。
参考OSI网络结构模型，现场设备层所有设备在物理层约定为RS-485接口。
因所有配电室和发电机房均在主楼B1F，距离35kV值班室距离不超过100米，故配电室部分所有仪表采用RS-485总线与35kV值班室内的一台通讯管理机连接，总线长度均在200米以内，挂接仪表不超过25台，保障了通讯的实时性和可靠性。
因楼层部分仪表数量多而且配电箱分布松散，考虑项目成本，采用4台RS485集线器，分别安装在主楼16F、4F、B1F的强电间和裙房B1F的强电间内，将一定范围内的仪表通讯总线集中后，再各自以一根RS-485总线连接到35kV值班室内的通讯管理机串口上。此方案通过牺牲部分通讯的实时性(RS-485集线器的驱动能力有限，导致通讯延迟变大)，使得项目施工中所需要的线缆数量大幅度减少(实际施工使用的线缆数量约为不使用RS-485集线器的1/5)。
通讯管理层的主要设备是两台通讯管理机、32台协议转换隔离器和1台工业以太网交换机。两台通讯管理机下端串口通过RS-485-232协议转换隔离器与各条仪表通讯RS-485总线相连，上端通过交换机，以太网TCP/IP协议与两台监控主机相连。
站控管理层由两台DELL主机、显示器、打印机、UPS电源等设备组成，通过Acrel-3000电能管理系统软件实现对数据采集、处理和交互的控制，完成网络模型中应用层的功能。
监控主机与现场仪表之间的数据交互以报文形式实现，数据链路层主要协议为Modbus-RTU。因本系统需要向IBMS系统同步所有回路的有功电度值，约定以Modbus-TCP协议向智能楼宇管理系统转发数据。
三、系统功能

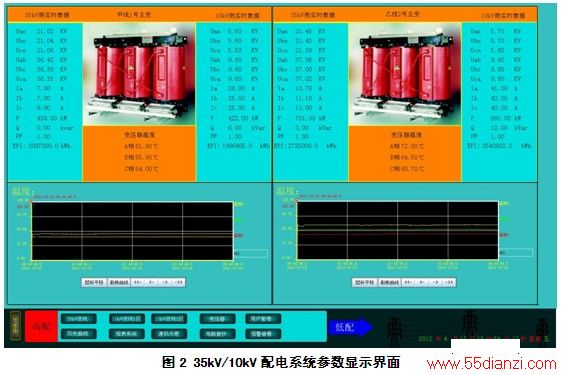

(1)35kV、10kV变压器参数显示：如图2所示，电能管理系统采集1788中心配电系统35kV侧和10kV侧的三相相电压、三相线电压、三相电流、总有功功率、总无功功率、总功率因数和有功电度累积值，将其35kV侧和10kV侧的数据列在一起，方便值班人员进行比对和检查。通过干式变压器温度控制采集的变压器三相温度也同时以数值和曲线的形式反映在本界面上。

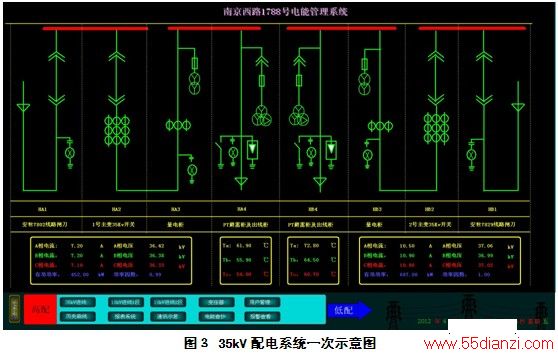

(2)35kV/10kV配电系统一次示意图：除了显示配电系统的常规参数外，配电室主机的电能管理系统还以配电系统一次图的形式绘制了软件界面，通过标注回路用途，使配电系统的走向更为清晰化，35KV配电系统一次示意图如图3所示。此外，电压、电流等常规电参量也可以在一次示意图界面上查看。
(3)0.4kV配电系统一次示意图(如图4所示)：0.4kV配电室配电回路运行状态使用一次图形式显示，将采集的电参量、变压器温度和断路器分、合闸状态等参数显示在界面上，根据配电室和变压器划分整个0.4kV配电系统并分别进行界面显示，为每一个回路标注其柜体号、回路编号、回路用途和低压系统总编号，进一步明确配电系统的走向。

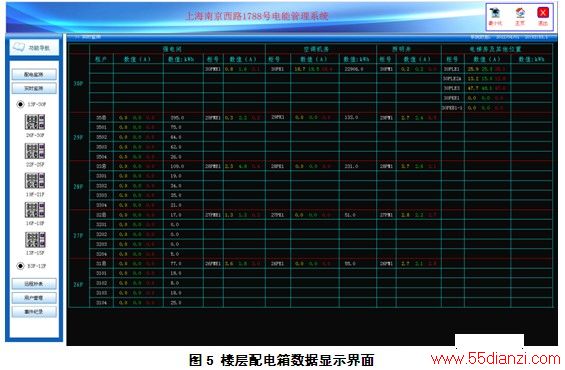

(4)楼层配电箱数据采集及显示(如图5所示)：楼层电能管理主机采集1788中心B3F~30F各处配电箱上仪表的数据，以楼层划分，按照配电箱所处位置和编号对数据进行排序，分类显示租户、空调和风机回路的三相电流和有功电度，显示照明、应急照明、动力、电梯、水泵和一些其他回路的三相电流。

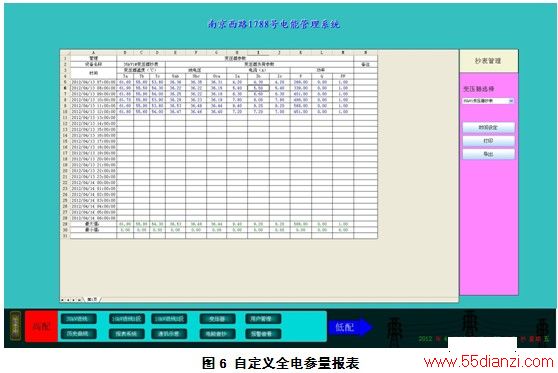

(5)报表功能：配电室电能管理系统为用户定制了两种功能的报表，一种如图6所示，针对某一个主要回路，可以由用户自行选择时间生成该回路在该时刻常规电参量的历史值。另一种报表由用户经过简单的操作后，系统便会自动生成配电室所有回路以及楼层部分空调回路、租户电表用电量的日报、月报及年报。
(6)事故报警和追忆：对于电气值班人员来说，跳闸报警的实时性和准确性是非常重要的指标，电能管理系统为用户定制的报警功能主要针对配电室低压回路断路器的分合闸变位，通过图7所示的报警窗口和外置音箱发出报警音提示值班人员低压馈出回路断路器发生了变位，根据报警窗口显示的内容，可以立即定位报警回路并进行响应，保障大楼配电系统稳定运行。
(7)通讯状态显示(如图8所示)：显示所有仪表的通信状态，根据仪表所处总线、配电室或楼层位置划分，标注其通信地址和通信状态。
(8)数据转发：本系统主要负责数据的前端采集处理，并向更上一级的楼宇自动化系统转发数据，其他楼宇自动化系统不再采集计量仪表数据。转发数据主要包括35kV/10kV/0.4kV配电室所有回路电能数据;楼层租户、空调和风机回路的电能数据。
