10kV配电线路结构特点是一致性差，如有的为用户专线，只接带一、二个用户，类似于输电线路;有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上;有的线路短到几百m，有的线路长到几十km;有的线路由35kV变电所出线，有的线路由110kV变电所出线;有的线路上的配电变压器很小，最大不过100kVA，有的线路上却有上万kVA的变压器;有的线路属于最末级保护，有的线路上设有开关站或有用户变电所等。
对于输电线路，由于其比较规范，一般无T接负荷，至多有一、二个集中负荷的T接点。因此，利用规范的保护整定计算方法，各种情况均可一一计算，一般均可满足要求。对于配电线路，由于以上所述的特点，整定计算时需做一些具体的特殊的考虑，以满足保护"四性"的要求。
10kV配电线路微机保护，一般采用电流速断、过电流、重合闸、过流加速段、过负荷报警等构成。下面将分别从这几点展开讨论。
1 电流速断保护：
由于10kV线路一般为保护的最末级，或最末级用户变电所保护的上一级保护。所以，在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路，选择性靠重合闸来保证。
① 电流定值按躲过线路上配电变压器二次侧最大短路电流整定。
实际计算时，可按距保护安装处较近的线路最大变压器低压侧故障整定，或直接把最大变压器置于线路首端计算其二次侧最大短路电流。
在进行10kV线路短路计算时，不可以简单认为线路每公里阻抗为0.4Ω/公里，因为10kV线路大部分是由LGJ-210及以下导线构成，电阻值与电抗值之比均大于0.3，LGJ-70及以下导线电阻值均已超过电抗值，所以线路电阻不能再忽略，需采用公式
。电阻R的计算需每种型号导线电阻的相加，可以借助Excel表格来计算
由于电网的不断变化，最大配变容量可比实际最大配变大一些，比如实际最大配变为1000kVA，最大配变容量可根据配电地区经济发展态势选择为1250kVA或1600kVA。
下一级为重要的用户变电所时，可将速断保护改为时限速断保护。动作电流与下级保护速断配合(即取1.1倍的下级保护最大速断值)，动作时限较下级速断大一个时间级差。在无法采用其它保护的情况下，可靠重合闸来保证选择性。
② 灵敏度校验：

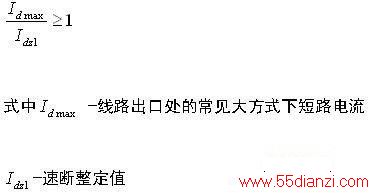

在常见大运行方式下，线路保护出口处灵敏度不小于1。允许速断保护保护线路全长。
10kV线路速断值一般介于1000A-2500A之间，值宜小不宜大，以增加速断的灵敏度，延伸保护范围，减少故障大电流对设备的冲击损坏。对于农电线路，时限设为0s，或带一个小的时限0.05s，以躲线路配变励磁涌流。
2 过电流保护：

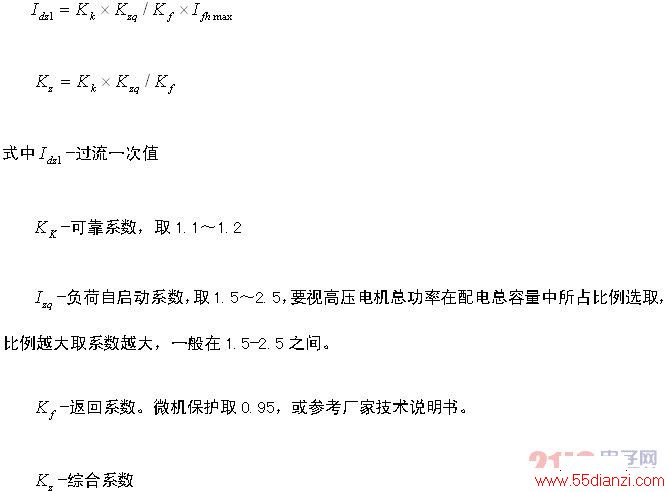

① 按躲过线路最大负荷电流整定。这需要继电保护专责注意收集每条线路最大负荷情况，线路最大负荷的出现一般与电网最大负荷出现的时期相近。随着调度自动化水平的提高，精确掌握每条线路的最大负荷电流成为可能。应考虑负荷的自启动系数、保护可靠系数及微机保护的返回系数。
-线路最大负荷电流，具体计算时，可利用自动化设备采集最大负荷电流，或按出口处线路的载流量、电流互感器一次额定值和所带配电的额定电流值。结合线路末端故障灵敏度要求，合理选取四值。
在灵敏度不足时，可取四者中较小值。若灵敏度还不能满足要求时，需适当降低负荷自启动系数。
这样，在重负荷长线路中，过流值往往很难选取。这就要优先保灵敏度，并在定值通知单中注明：“过流值可能躲不过线路最大负荷，建议转移负荷，进行网络调整。”
在微机保护中，重合闸过流加速段可以单独整定，过流值不再做为重合闸装置的后加速电流值，所以无需考虑过流值要躲过线路配变励磁涌流，但速断值需考虑躲配变励磁涌流。
② 特殊情况的处理：
a.线路较短，配变总容量较少时，因为满足灵敏度要求不成问题，Kz应选较大的系数。其典型案例是对站用变保护的整定。
b.当线路较长，变电站至线路最末端距离远(如在15km以上)，线路阻抗大，过流近后备灵敏度不够时，建议不采用复压闭锁过流或低压闭锁过流保护。因为10kV线路阻抗比变电站10kV母线短路阻抗大许多，在长线路末端故障，变电站10kV母线电压并不能有效降低，复压闭锁的灵敏度还没有过流保护的灵敏度高，易引起保护拒动，所以反对加复压闭锁。
可调小分支断路器的变比，以利用其反时限过流保护对线路末端进行保护。这样，线路末端仅能依靠不太可靠的过流脱扣器来完成一点保护，可靠性差。最终解决办法是网络调整，使10kV线路长度满足规程要求。
③ 灵敏度校验：
近后备按最小运行方式下线路末端故障，灵敏度大于等于1.5。
远后备灵敏度可选择线路最末端的较小配变二次侧故障，接最小方式校验，灵敏度大于或等于1.2。远后备灵敏度通常较难满足，不过每台配变高压侧均有跌落式熔断器，低压侧装有反时限保护和漏电保护器，因此过流值不能躲过最大负荷电流时，可以不考虑远后备灵敏度。
对于农电线路，过流保护定值一般在150A-780A之间，以兼顾灵敏性和可靠性。
3 重合闸
10kV配电线路一般采用后加速的三相一次重合闸，由于安装于末级保护上，所以不需要与其他保护配合。重合闸所考虑的主要为重合闸的重合成功率及缩短重合停电时间，以使用户负荷尽量少受影响。
重合闸的成功率主要决定于电弧熄灭时间、外力造成故障时的短路物体滞空时间(如：树木等)。电弧熄灭时间一般小于0.5s，但短路物体滞空时间往往较长。因此，对重合闸重合的连续性，重合闸时间一般采用1.0s;农业线路，负荷多为照明及不长期运行的小型电动机等负荷，供电可靠性要求较低，短时停电不会造成大的损失。为保证重合闸的成功率，采用1.5s的重合闸时间。实践证明，将重合闸时间由1.0s延长到1.5s，可以有效提高重合闸成功率。
重合闸的时限过长，旋转电机将失去其惯性，重合时，自启动电流相应增大，造成过流值跳闸。对于带有大电机的线路，重合闸时限一般小于1.0s。
4 过流加速段
在微机保护装置中，过流加速段电流定值和时限定值往往可以独立整定，这给继电保护工作带来方便。过流加速段值不仅可以用在线路重合于永久性故障后加速跳开，还可以用于新线路投运时，做为线路充电保护使用。因为过流加速段总是在断路器在由分到合状态后自动投入，运行正常若干秒后，自动退出。
① 过流加速段电流定值按躲过线路上配变的励磁涌流整定。
由于重合闸的后加速特性(10kV线路一般采用后加速)，如果过流加速段定值躲不过励磁涌流，将使线路送电时或重合闸重合时无法成功。因此，重合闸线路，需躲过励磁涌流。变压器的励磁涌流一般为额定电流的4～6倍。变压器容量越大，涌流也越增大。由于配电线路负荷的分散性，决定了线路总励磁涌流将小于同容量的单台变压器的励磁涌流。因此，在实际整定计算中，励磁涌流系数可适当降低。
②2007版整定规程，对过流加速段的灵敏度不做具体要求，一般只要小于速断值，便可投运。
5 过负荷报警
线路负荷重，电流过CT，或大于线路出口处导线的最大安全电流，或有可能造成过流跳闸时，需提醒运行人员，所以微机保护宜设置线路过负荷告警。
