一、两相式过电流保护电流互感器极性接反引起误动
1.事故概况：2012年6月，我县某企业35kV变电站一条10kV直供分厂线路，过电流Ⅱ段保护，在天气无风、无雨，设备及负荷正常的情况下，接连发生六次动作跳闸。经反复的详细检查和线路的巡视及绝缘摇测，没发现线路有不同相接地和短路现象。核对电流互感器变比和保护定值以及对保护装置作传动试验，均没发现问题。

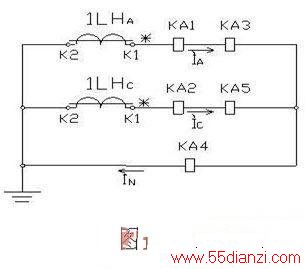

2.原因分析：该线路保护采用简单的两段式过电流保护，电流互感器倍率为400/5，过电流Ⅰ段为无时限电流速断保护，Ⅱ段为定时限过电流保护，过电流保护的启动元件KA3、KA4、KA5接于不完全星形接线的电流回路，如图1所示。
这种接线在A、C相极性相同，也即一次L1与二次K1同极性(或一次L2与二次K2同极性时，中性线所流过的电流：

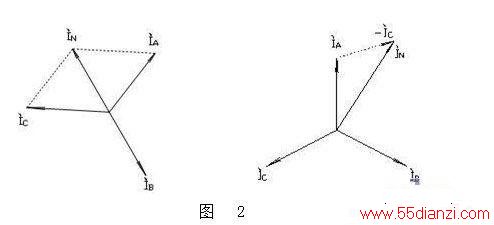

ÍN=ÍA+ÍC=-ÍB, ÍN=ÍA+ÍC=-ÍB所以KA4元件所反映的是B相电流的绝对值，其向量关系如图2所示：
当A、C相极性不同时(如C相极性接反，即图1中K1与K2互换，)这样带*号的极性端正好与A 相的相反，这时Íc电流的方向与原来正好相差1800，从图3的相量图可以看出，中性线电流ÍN=(ÍA-ÍC)，其幅值等于ÍA+ÍC的倍。根据该线路最大负荷电流为380A，过电流Ⅱ段保护一次整定值为570A，约为最大负荷电流的1.5倍，二次整定值为7.125A，当该厂用负荷接近到最大负荷值380A时，流过过电流Ⅱ段保护装置的二次电流动作值
，此值大于二次整定值为7.125A，造成过电流继电器KA4的的误动。本文关键字：互感器 智能电网，电源动力技术 - 智能电网
