基于DSP的微机型变压器后备保护装置

基于DSP的微机型变压器后备保护装置

点击数:7660 次   录入时间:03-04 11:46:23   整理:http://www.55dianzi.com   防雷保护技术

      电力电源变压器是电力系统中不可缺少的重要环节,在其正常运行中,可能会出现各种故障和不正常运行状态。为了保证变压器的正常而稳定地工作,必须为其配备完备可靠的继电保护措施[1]。目前电力变压器的继电保护普遍采用以微处理器控制技术为核心的  继电保护装置,从最初的8 bit单片机、16 bit单片机、多CPU结构,再到32 bit DSP处理器构成的微机电力变压器保护装置,变压器继电保护水平已经取得了长足的进步[2]。但是,由于新型变压器的出现及微机保护的要求和算法的不断加强,对于微机型变压器保护装置的核心(即微处理器)的性能要求也越来越高。本文对采用一种基于DSP的微机型变压器后备保护装置进行了研究。

    1 硬件结构

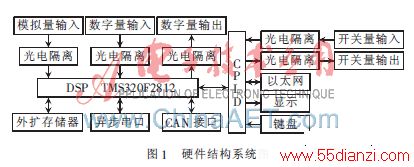

 本保护装置是为35 kV及以下的配电变压器提供后备保护,安装在35 kV及以下电压等级的降压变压器的电源侧。该装置的核心微处理器采用32 bit DSP芯片TMS320F2812,其他主要电路包括:复杂可编程逻辑器件CPLD、数据量采集电路、外部扩展RAM、异步串口、CAN接口、开关量输入/输出接口电路、以太网接口电路、键盘及液晶显示等。其硬件结构系统图如图1所示。

    1.1 DSP芯片

   装置的核心微处理器采用德州仪器公司推出的TMS320F2812 DSP芯片。DSP芯片工作频率达到150 MHz,为32 bit定点高性能数字信号处理器,采用经典的哈佛总线结构和指令流水线技术,保证信号处理的快速性和实时性;其内部存储器包括:18 K×16 bit的RAM和118 K×16 bit的Flash,芯片内部集成的外围模块也非常丰富,包括16通道12 bit的模数转换模块(ADC)、16通道的PWM输出,多达56个独立的、可编程的通用输入输出口;同时还集成有完全符合RS232标准的双通道串行接口、CAN总线模块和串行外围设备接口,大大减轻了设计的难度和节省了电路板的面积,提高了DSP系统的可靠性和稳定性。该DSP开发既可以采用C28x汇编,也可使用ANSI C/C++语言。此外,TI公司还提供有虚拟浮点数学函数库(3G数学函数库)、快速傅里叶变换(FFT)算法函数库、滤波器库等,这些函数库的应用大大方便和简化了系统的开发[3]。

1.2 复杂可编程逻辑器件CPLD

 CPLD选用ISPMAC4128[4]芯片,其功能主要有:配置开关量输入与输出的接口、以太网与DSP的接口以及液晶显示和键盘输入与DSP之间的接口等。CPLD与DSP之间,通过数据线来传递数据和地址信息,地址线负责完成逻辑译码、控制整个外围电路的工作,控制线则负责DSP与CPLD之间的同步。

1.3 数据采集电路

 数据采集电路负责将系统所需的各模拟量信号(电压、电流、频率、相位等)经测量后,转换为与装置系统相匹配的电平,通过低通模拟滤波电路,再通过A/D转换为数字量后进行处理。由于TMS320F2812芯片自带有16通道的12 bit A/D转换ADC,因此可以同时采样16路模拟量。此ADC包含2路采样保持器和一个转换单元,可以实现双通道的同步采样,而且12 bit的采样精度也能满足装置作为配电变压器后备保护的精度要求,故不再增设专门的A/D转换电路。

1.4 存储器的扩展

 虽然TMS320F2812芯片提供了18 K×16 bit的随机存储器RAM和128 K×16 bit的Flash,但在微机变压器继电保护装置中,由于系统的全部算法实现程序要写入Flash,并且在装置投入运行后,还需要足够的存储空间用来存储大量的数据和报告,需要较大的存储空间以保证系统的可靠运行。因此,对存储器进行外部的扩展是非常必要的。而TMS320F2812提供了外部存储器的扩展接口XNTF,且寻址空间可达1 MB,非常方便进行系统的扩展。

1.5 开关量输入/输出模块

 微机型变压器保护装置中,除了大量的模拟量输入外,还有大量的开关量输入和输出(如触电状态或逻辑电平的高低等),这就需要开关量输入/输出电路,将与微机型变压器后备保护相关的外设的开关量的状态通过开关量输入回路送给DSP,而DSP则将相关的开关量指令输出到开关量输出回路。同时,为了避免外来干扰对装置稳定性的影响,在开关量输入/输出电路前均要增加光电耦合电路,使任何开关量在进入DSP之前都要通过光电耦合电路进行光电隔离。

1.6 开放性的通信设计

 随着电力系统自动化技术的发展,传统的通信方式已不能完全满足微机保护装置的通信需求。为增加装置对于通信的兼容性,采用了以下设计:
 (1)在TMS320F2812芯片内集成串行通信接口,使装置保留有2个带有RS485标准的硬件接口,通过芯片的GPIO的PB12、PB13来控制RS485的接收和发送,以完成上位机和下位机之间的数据传递。
 (2)TMS320F2812芯片内集成了增强型CAN总线通信接口,该接口与CAN2.0标准接口完全兼容,且最高可达1 Mb/s的速率[5]。
 (3)TMS320F2812芯片内没有集成以太网接口,为此,本装置扩展了2个以太网接口供以太网通信用,使得装置可以兼容于由以太网来构架的变电站综合自动化系统的通信网络[6]。



www.55dianzi.com
2 软件算法
2.1 软件流程

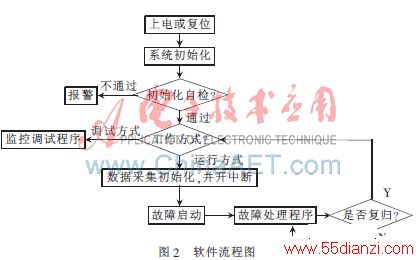

 装置的软件流程图如图2所示。
