用降阻剂改善基站地网接地电阻

　　1．如何选择降阻剂
　　
　　降阻剂分为化学降阻剂和物理降阻剂。近儿年来．自从发现化学型降阻剂有污染水源和腐蚀地网等缺陷以后基本上不再使用了，现在广泛接受的是物理降阻剂（也称为长效型降阻剂）。物理降阻剂由导电的非电解质固体粉末（如稀土、石墨）组成并含有一定量起固化作用的水泥，相对于化学降阻剂，它具有吸潮性、电阻率低、稳定性好、长效、不流失、无毒、无污染、不腐蚀接地体等优点。
　　
　　（1）选择降阻剂的技术要求
　　
　　物理型降阻剂可以和接地环或接地体同时运用，包裹在接地环和接地体周围，达到降低接触电阻的作用。并且，降阻剂有可扩散成分，可以改善周边土j襄的导电属性。
　　
　　现在较先进的降阻剂都有一定的防腐能力，可以延长地网的使用寿命。其防腐原理一般有几种：电化学防护、致密覆盖金属隔绝空气、加入改善界面防腐蚀的外加剂成分等方法。选择时，应从以F三个技术方面来选择降阻剂：
　　
　　1)降阻剂有较低的电阻率。这是使用降阻剂的目的，要求降阻剂有较低的电阻率。技术条件规定：室温(25℃±15℃)下，降阻剂在工频小电流下的土壤电阻率应≤2.5Ω-m。
　　
　　2)降阻剂对金属腐蚀率低。降阻剂的使用应对接地金属无腐蚀作用，最好是能保护金属不受腐蚀，降阻剂技术条件规定在实验室的试块中表面腐蚀率应≤0.03mm/年．在埋地的金属腐蚀试验中表面平均腐蚀率应≤0.05mm/年。降阻剂的酸碱度PH值应在7—12之间。
　　
　　一般要求降阻剂呈弱碱性，且降阻剂浆料在24小时内应能完全凝固。凝固后的降阻剂将成为金属电极的固体保护层，隔离土壤中腐蚀液体的浸入。
　　
　　3)降阻剂有稳定性和长效性。有些降阻剂的降阻效果会随土壤干湿度的变化而变化，有些降阻剂虽然具有较强的渗透性、扩散性，在短期内降阻效果好，但容易随水分而流失．随时间的推移逐渐降低效果甚至失效。技术条件规定了降阻剂通过失水、冷热循环、水浸泡试验组成的稳定性试验后，土壤电阻率平均值应≤5Ω-m，固态降阻剂无裂缝发生。如北京东辰科学技术研究所生产的LRCP长效防蚀物理型液态或固态降阻剂（以下简称L降阻剂），一般可使接地电阻降至≤4n。
　　
　　2．地网接地体敷设与降阻剂的施工
　　
　　(1)地沟深度和宽度要求。按图开挖接地沟，并使其达到要求的深度和宽度。要掌握季节土壤温湿度变化情况，根据以往施工=经验，并不是土壤越湿越好，当土壤的湿度超过30％时，不会使±壤的电阻系数显着减少，有时甚至会增加。
　　
　　土．壤的湿度和温度随着气候而变化，土壤电阻率也就跟着变化。测量证明，当气温降到-10℃时，深度0.3m处的土壤电阻率将增大9倍，而在0.5m处则增大2倍。因此，必须把接地体埋深在距离地面≥1.Om（北方地区必须深埋在冻土层以下）。地沟宽度视地质情况在80cm～100cm为宜。
　　
　　（2)接地体敷设与地网连接。取细土铺在沟底，厚度控制在5cm左右，底部尽量平整．使埋设的接地体受力均匀并适量浇水使其湿润。将垂直接地体打入地中，水平接地体沿沟底约高2cm的中心线敷设，并按规定焊好。方法是用连接线将连接头与地网连接，用螺栓连接后热焊接或热熔接，焊接完成以后应去除焊渣，再用防腐沥青或防锈漆进行焊接表面的防锈处理。
　　
　　(3)降阻剂的使用及分层夯实。将L降阻剂按定量沿水平接地体浇敷一层（使用接地块时，其缝隙也要浇灌降阻剂）。待降阻剂凝固后，再敷一层约20cm厚的细土，并刮平再浇一遍水，回填需要分层夯实，底部回填到40cm—50cm后，应适量加水，保证土壤的湿润，令接地体充分吸湿，保证土壤的密实和接地体与土壤的接触紧密。土壤密度越大，其电阻率越小，当压力增加10倍时，土壤电阻率可减少35%。
　　
　　(4)接地材料（体）选择和应用。目前行业中普遍使用多为铜包钢材料和热镀锌钢材料。在地质条件决定所选用的接地材料的同时，还要考虑工程的成本。本文所涉及的水平和垂直接地体（包括引上线）均选用热镀锌钢材料，即4mmx40mm扁钢，既满足地质条件和接地电阻要求，又使工程造价成本低廉。
　　
　　3．各种环境用降阻剂改善地阻的实例
　　
　　(l)场地极小湿润的岩土层土壤一般来说，湿润的岩土层土壤导电性较好，但是，实际工程中发现，当含水量超过饱和以后，接地效果反而不好。
　　
　　1)某县移动AO1基站，地处326m的山区，地表是湿润的岩土层，土壤电阻率测量值为1290Ω-m．使用L降阻剂(固态)240只接地块，接地电阻值达到3.6Ω。
　　
　　2)某县移动B05基站，地处269m的山区，土壤电阻率测量值为1370Ω.m．地表是破碎沙石层，但是开挖150mm发现潮湿土层，使用L降阻剂(固态)80只接地块．地网接地电阻达到了3.2Ω。
　　
　　（2）土壤层较薄且面积有限某县移动基站，建于当地1019m高山上，该山区地理情况特殊，顶层少部分是土壤，中间为块状沙石层，底部仍为土壤，层次分明，三层相叠构成高土壤电阻率地区(3580Ω.m)。
　　
　　2006年建站初期．共埋设三组地线，因山顶土壤导电率较差，所埋地线接地电阻值实测高达39Ω．到’
　　
　　2009年共遭雷击3次，使用L降阻剂（液态下同），挖开接地体将水注入进行降阻：另重埋一组深达2.7m的接地体．加入L降阻剂，事后测其接地电阻值降至3.7Ω。2009年改造后至今，该基站从未遭到雷击。
　　
　　（3）利用岩石间的土壤间隙层有的岩土层电阻率较高．但是在整体岩石之间常有较好的土壤间隙屡，在这样的环境中，避开整体岩石，在间隙中开挖填入L降阻剂埋设地线，效果很好。
　　
　　如某县移动A02基站，地处468m山上，岩土层电阻率高达2960Ω．m．原联合地网接地电阻59Ω，按上述方法施工后，接地电阻降为4.0n。
　　
　　(4)土壤覆盖层很薄多岩石某县移动通信B01基站设于山顶上，海拔高度700m．基站由机房楼和一座60m高的天线铁塔组成，楼内设有基站机房和发射机房，其接地装置采用共用接地系统。由于该地处山脉边缘的山顶上，雷击事故年年发生．经测接地电阻值达33.5Ω．不符合要求。因该处的土壤覆盖层很薄，植被少、含水量小，多岩石，经实测平均土壤电阻率为2600Ω.m，施工中采用了物理型降阻剂，使接地电阻降为3.6n．效果很好，从2009年至今，没有再发生雷击事故。
　　
　　（5）场地小分层、分段埋设某县移动A04基站，地处816m山坡上，其所处位置大地电阻率高达2990Ω．m．实测接地电阻56Ω，由于设置的接地体受埋设场地的限制，接地电阻很难达标。
　　

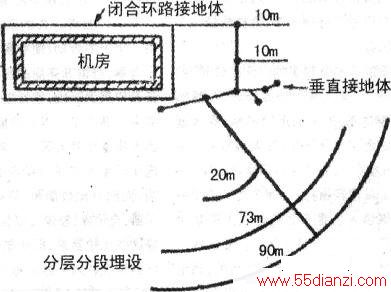

　　我们将其分层；分段(1Om、20m、73m、90m)埋在斜坡上岩土层较好的地方，设置的水平接地体舌型走向，周围用L降阻荆处理埋深1.8m．接地电阻达到4.0Ω，降低接地电阻效果良好，如下图所示。
