千方百计做好卫星接收系统防雷工作

　　我国雷电灾害主要集中在6至8月份，东南沿海地区是雷灾的高发区，另外中西部一些山区雷电灾害也较多，千方百计地做好卫星接收系统的防雷工作，是关系到安全播出和人员生命安全的头等大事。
　　
　　一、安装卫星天线要注意选址
　　
　　卫星电视接收站的选址，必须实地勘察，考虑其地理位置、视野范围、电磁干扰、地质与气象条件，尤其是防雷击等因素。安装卫星天线时，选址不理想的时候会给人带来意想不到的困惑，所以在选址上要注意以下几个问题。
　　
　　1．天线周围应尽可能避免强电磁场干扰。由于地面微波中继通讯链路所使用的频段与C波段卫星通信使用的频段相同，卫星天线有可能受到地面微波信号的强烈干扰。在微波干扰严重的城市中选址时需特别注意这一点。为了保证卫星信号接收的质量，一般应使用频谱分析仪或微波场强仪对站址内卫星天线架设位置进行实地测量，利用地形或建筑物巧妙地避开微波干扰。
　　
　　2．卫星天线，尤其是大口径天线的安装地点最好在地面，要有牢固的地基，保证能够充分承载天线自身的负荷。如天线安装在楼顶时，要计算风荷载及天线重量，可采用预制水泥件，或采用焊接钢架．让天线的基座建在坚实的基础上，避免天线遭受破坏。卫星天线的架设位置应避开风口，以减小天线的风荷载。天线的风压负载太大时会导致天线变形，影响信号的接收效果，建议地址应选在避风的地方。
　　
　　3．视野开阔。条件允许的话，最好把天线安装在视野开阔的地方，以便将来换星方便。
　　
　　4．小口径Ku偏馈天线的选址相对于C波段天线的条件要宽裕得多。由于口径较小，相应的风阻也小，但也应安装在风力小的地方。Ku波段的干扰信号比C波段要少得多，所以干扰问题对Ku天线来说不是主要问题，且Ku天线安装简单。
　　
　　5．防雷击。卫星天线最好不要装在最高处，在多雷雨地区，卫星天线的架设位置应避开雷击多发地点，同时要采取接地等多种避雷措施（下图）。
　　
　　卫星接收系统的防雷，主要是防止卫星天线遭受直接雷击和防止设备遭受感应雷击，在设备与馈线间需安装感应避雷器，在电源进线处应采用防雷排插。在天线近旁安装避雷针。
　　
　　二、采用避雷器
　　
　　卫星接收系统的防雷比较方便的做法是采用卫星电视通用型5MHz~2150MHz天线避雷器，如佳讯CC-862BL卫星天线避雷器，该避雷器用避雷器的F母座，直接拧在接收机后的天线F头座．或者八切一、四切一、22K开关F端子上，保护卫星接收系统遭受损失和人身安全。
　　
　　三、采用防雷排插
　　
　　现在市面上的防雷排插鱼龙混杂，这就需要我们在购买时“慧眼识英雄”。有一款叫航嘉雷盾SSC404防雷排插笔者觉得不错，当然其他防雷排插也可以。只要符合新国标产品要求，拥有三线防雷、过载保护、SPD防涌防雷保护等多项功能，能承受45000A尖峰电流以上，有效保护您连接设备的安全就都可以采用。
　　
　　四、安装避雷针
　　
　　如果装在最高处，一定要为其安装避雷针。安装避雷针应符合有关技术规范。以下几点应注意：
　　
　　1.避雷针高度要适当，如Ku天线的高度约为1.3米，当避雷针高度为3.5米至4米时，可将天线置于以避雷针为圆心、半径约3米的有效保护范围内。
　　
　　2．防雷系统接地电阻一般要求不大于4Ω。若天线安装在建筑物楼顶上，可将避雷针的引下线与建筑物的防雷网搭焊接起来即可。若建筑物原告没有防雷网或天线安装在空旷地面或山头上，应另做接地极，埋于潮湿的地方，用不小于φ10 mm的圆钢交避雷针和接地极焊接起来。
　　
　　3．置于避雷针保护范围的卫星天线也应与防雷系统连接．可用圆钢将立柱和防雷网焊接起来，使天线与大地处于等电位状态。
　　

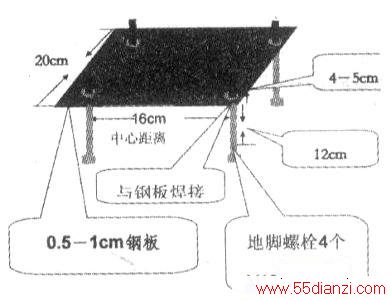

　　4．对于强雷区，最好另设…条保护接地线，将室内设备的外壳与之连接，但保护地线的接地极应远离避雷针的接地极。如果条件许可，还可以如附图-a～d方法制作天线及避雷针底座。
