图11：PFC MOSFET驱动被干扰
图12：PFC MOSFET驱动正常
（3）驱动端加磁珠
驱动端加磁珠是种简单合理的方法，可以抑制驱动端受干扰产生的尖刺。建议将磁珠放置在尽可能靠近MOS驱动端的位置。TO220等插件封装可以采用套管式磁珠，贴片封装的MOS可以采用类似贴片电阻大小的SMD磁珠。选取磁珠需要查阅其数据手册，确保可以通过至少3A的电流，其峰值抑制频率应在30-100MHz。通常情况下磁珠并不会对驱动波形产生影响，当MOS上流过很大电流导致干扰突然增大时，磁珠才起作用。
（4）合理放置驱动元器件的位置
对于有图腾柱驱动或者三极管辅助放电的驱动电路，起到辅助和增强作用的电路元件要尽可能靠近MOS。特别是地线，要直接单点与MOS的源级连接，一定要尽量避免在驱动的地线回路上有主功率部分的电流通过，否则，主功率回路中的大电流会耦合到驱动回路中，造成驱动的误开通和误关断。控制芯片的驱动信号则要远离高压高频走线。由于芯片的地线往往远离MOS的源级，因此只有在小功率的应用中采用芯片直接驱动。较大功率或干扰信号强的应用还是建议带有驱动增强的辅助驱动电路。
3 Alpha MOS的并联及PCB设计
对于MOS并联的情况，首先驱动电路要尽可能隔离。严禁直接将并联MOS的驱动端连在一起。由于MOS的漏极电感，结电容以及门槛电压等可能有差异，直接将门极相连会使门极驱动在开关过程产生振荡，如图13所示，振荡将在低电抗回路中发生，严重时会导致MOS损坏。驱动电阻增大可以对并联振荡起到衰减作用，最好严格地隔离并联驱动。
图13：直接并联的驱动干扰模型

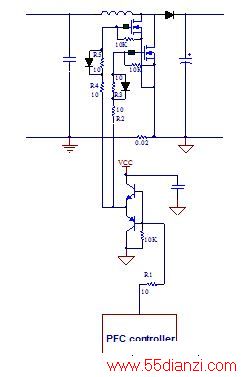

图14所示为常见的并联方式，并联的MOS分别通过驱动电阻与图腾柱电路相连。但这种隔离还不够彻底，彻底隔离的方式如图15电路所示，两个MOS分别经过各自独立的驱动电路驱动，只在信号输出端相连。不管采用哪种驱动方式，为了提高可靠性，增大驱动电阻，降低dv/dt(比单管更低)都是必要的。
需要说明的是，在并联应用中，驱动受干扰的问题要优先于并联的不平衡问题。一般的电路中很难保证并联的绝对平衡。如果驱动电路和PCB布局不能兼顾的情况下，可以适当牺牲一些平衡性，但驱动的干扰必须被消除。具体应用中需要仔细权衡。
图14：常用并联驱动电路
图15：完全隔离并联驱动电路
并联中PCB布局和走线十分重要，越是高速开关的MOS，对并联均衡的要求就越高。不均衡的并联，不但会导致单个MOS承受过高的电流冲击和dv/dt（注意到dv/dt与电流成正比）还会在电流重分配的过程中产生振荡，干扰驱动和其他信号。下面是一些MOSFET并联的例子，绿色为正面走线，红色为背面走线。

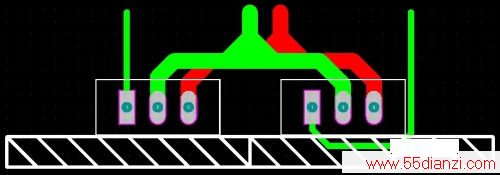

图16和图17是最佳的并联走线方式，并联的MOS各自漏极和源级的走线长度相同，驱动走线与主功率走线在不同方向。实际应用中可以增大走线面积以取得更好的效果。

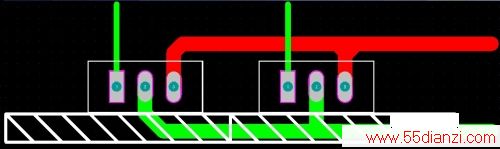

图16：并联MOS散热片独立
图17：并联MOS散热片共用(背靠背)
图18的MOS布局方式在一些中小功率应用中比较常见，采用这种走线方式可以取得均衡的效果，但是实际应用要注意减少走线长度以减小走线电感。
图18：并联MOS散热片共用(并排)
图19是一种不良走线方式，左边的MOS上串联了一段走线电阻和电感，这可能导致右边MOS的工作电流更大，dv/dt和di/dt也更大
图19：并联MOS散热片共用(并排)，不良走线

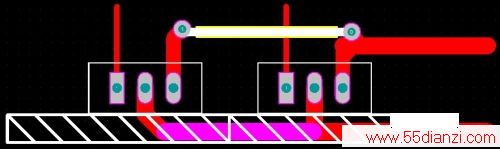

在一些中小功率的实际应用中，PCB是单面板，常常采用图20的方式并联。虽然这种方式仍然不能实现走线电感的均衡，但是通过走线露铜涂锡，减少了电阻的不平衡。
图20：并联MOS散热片共用(并排)，单面板小功率
图16和图17的布局方式不是很容易实现，图21是单面板PCB，并联MOS在散热片拐角处放置，通过增加走线面积和露铜等方式，可以在一定程度上减少不均衡问题。
图21：并联MOS散热片直角布局，单面板
总结
Alpha MOS是AOS新一代高压MOSFET产品，它具有导通电阻小，开关速度快，结电容小的特点。Alpha MOS在PFC的应用需要特别谨慎，尽量通过增大Rg，增加Cgs等方法控制dv/dt小于20V/ns，并控制启动过程抑制冲击电流。由于Alpha MOS的高速开关特性，需要注意驱动电路设计和PCB版布局，尽量减少干扰，在并联应用中也需要采用独立的驱动电路和合理的PCB走线。
