因该电源是公司产品的一个配套使用，且各项指标都不是要求太高，故选用最常用的反激拓扑，这样既可以减小体积(给的体积不算大)，还能降低成本，一举双的!
反激拓扑的前身是Buck-Boost变换器，只不过就是在Buck-Boost变换器的开关管和续流二极管之间放入一个变压器，从而实现输入与输出电气隔离的一种方式，因此，反激变换器也就是带隔离的Buck-Boost变换器。
先学习下Buck-Boost变换器
工作原理简单介绍下
1.在管子打开的时候，二极管D1反向偏置关断，电流Is流过电感L，电感电流IL线性上升，储存能量!
2.当管子关断时，电感电流不能突变，电感两端电压反向为上负下正，二极管D1正向偏置开通!给电容C充电及负载提供能量!
3.接着开始下个周期!
从上面工作可以看出，Buck-Boost变换器是先储能再释放能量，VS不直接向输出提供能量，而是管子打开时，把能量储存在电感，管子关断时，电感向输出提供能量!
根据电流的流向，可以看出上边输出电压为负输出!
根据伏秒法则
Vin*Ton=Vout*Toff
Ton=T*D
Toff=T*(1-D)
代入上式得
Vin*D=Vout*(1-D)
得到输出电压和占空比的关系Vout=Vin*D/(1-D)

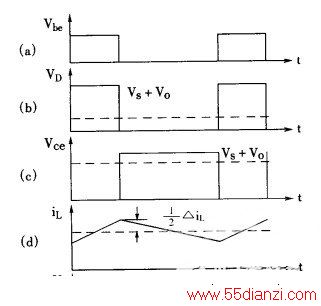

看下主要工作波形
从波形图上可以看出，晶体管和二极管D1承受的电压应力都为Vs+Vo(也就是Vin+Vout);
再看最后一个图，电感电流始终没有降到0，所以这种工作模式为电流连续模式(CCm模式)。

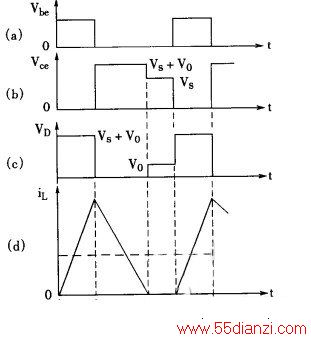

如果再此状态下把电感的电感量减小，减到一定条件下，会出现这个波形!
从上图可以看出，电感电流始终降到0后再到最大，所以这种模式叫不连续模式(DCM模式)。
把上边的Buck-Boost变换器的开关管和续流管之间加上一个变压器就会变成反激变换器!
还是和上边一样，先把原理大概讲下：
1. 开关开通，变压器初级电感电流在输入电压的作用下线性上升，储存能量。变压器初级感应电压到次级，次级二极管D反向偏置关断。
2. 开关关断，初级电流被关断，由于电感电流不能突变，电感电压反向(为上负下正)，变压器初级感应到次级，次级二极管正向偏置导通，给C充电和向负载提供能量!
3. 开始下个周期。以上假设C的容量足够大，在二极管关断期间(开关开通期间)给负载提供能量!
咱先看下在理想情况下的VDS波形
上面说的是指变压器和开关都是理想工作状态!
从图上可以看出Vds是由VIN和VF组成，VIN大家可以理解是输入电压，那VF呢?
这里我们引出一个反激的重要参数：反射电压即VF，指次级输出电压按照初次级的砸比反射到初级的电压。可以用公式表示为VF=VOUT/(NS/NP),(因分析的是理想情况，这里我们忽略了整流管的管压降，实际是要考虑进去的)
式中VF为反射电压;
VOUT为输出电压;
NS为次级匝数;
NP为初级匝数。
比如，一个反激变换器的匝比为NP:NS=6：1，输出电压为12V，那么可以求出反射电压VF=12/(1/6)=72V。
上边是一个连续模式(CCM模式)的理想工作波形。
下面咱在看一个非连续模式(DCM模式)的理想工作波形
从图上可以看出DCM的Vds也是由VIN和VF组成，只不过有一段时间VF为0，这段时候是初级电流降为0，次级电流也降为0。
那么到底反激变化器怎么区分是工作在连续模式(CCM)还是非连续模式(DCM)?
是看初级电感电流是否降到0为分界点吗，NO，反激变换器的CCM和DCM分界点不是按照初级电感电流是否到0来分界的，而是根据初次级的电流是否到0来分界的。

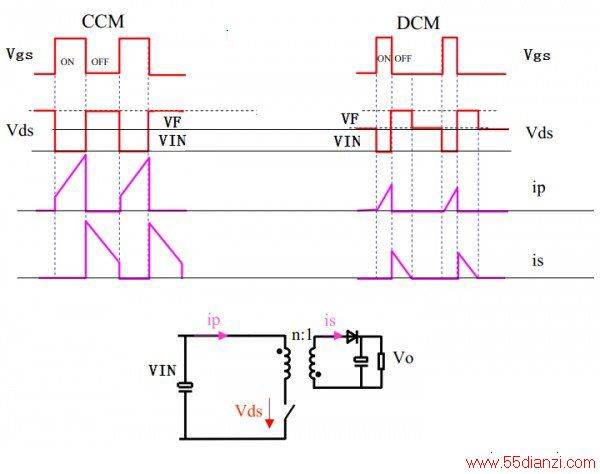

如图所示
从图上可以看出只要初级电流和次级电流不同时为零，就是连续模式(CCM);
只要初级电流和次级电流同时为零，便是不连续模式(DCM);
介于这俩之间的是过度模式，也叫临界模式(CRM)。
以上说的都是理想情况，但实际应用中变压器是存在漏感的(漏感的能量是不会耦合到次级的)，MOS管也不是理想的开关，还有PCB板的布局及走线带来的杂散电感，使得MOS的Vds波形往往大于VIN+VF。类似于下图
这个图是一个48V入的反激电源。
从图上看到MOS的Vds有个很大的尖峰，我用的200V的MOS，尖峰到了196了。这是尖峰是由于漏感造成的，上边说到漏感的能量不能耦合到次级，那么MOS关断的时候，漏感电流也不能突变，所以会产生个很高的感应电动势，因无法耦合到次级，会产生个很高的电压尖峰，可能会超过MOS的耐压值而损坏MOS管，所以我们实际使用时会在初级加一个RCD吸收电路，把尖峰尽可能的吸到最低值，来确保MOS管工作在安全电压。具体RCD吸收电路图如下
简单分析下工作原理
1.当开关S开通时，二极管D反骗而截至。电感储存能量。
2当开关S关断时，电感电压反向，把漏感能量储存在C中，然后通过R释放掉。细心的朋友可能会发现，当开关关断的时候，这个RCD电路和次级的电路是一模一样的，D整流，C滤波。R相当于负载。只不过输出电压不是VO，而变成了次级反射到初级的电压VF。所以，注意了，R的值不能取得太小，太小了损耗严重，影响效率。而且电阻的功率会变的很大!

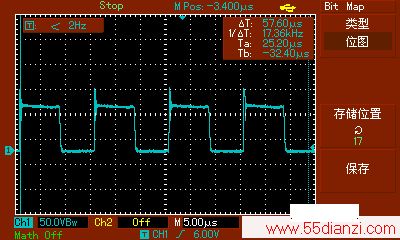

下边来个加了RCD吸收的波形
关于RCD吸收的选取网上有很多文章，在以后我会介绍下!大家也可以看我的博客(只要在百度里搜老梁头的博客，就会出来。里边有一篇介绍RCD的)
原理先讲到这里吧，下边我讲下变压器的设计!
今天讲下变压器的设计方法!
变压器的设计方法有多种，个人感觉适合自己的才是最好的，选择一个你自己最熟悉的，能够理解的才是最好的!
我先介绍下一种设计方法：
