在开关电源输出电压高的第三种故障现象中，开关电源由待机状态转到正常工作状态后，输出电压正常，说明开关电源中的稳压电路不存在故障，由此进一步说明NQ838周边电路和NQ821是正常的，这就很清楚的说明，造成第三种故障的原因是待机控制电路存在故障，检修时，只要对由VQ833、VD836组成的待机控制电路进行检查就行了。
对于开关电源输出电压高的第四种故障，应当说其故障表现形式与第三种故障表现形式有相似之处。由于开关电源工作在待机状态时，输出电压正常，这就说明，待机控制电路和由NQ821、NQ838组成的电路不存在故障，在稳压电路中，如果待机控制电路和由NQ821、NQ838组成的电路不存在故障，其故障就只能在稳压电路中的取样组件电路了，所以，检修第四种故障时，仅对稳压电路中的取样组件NQ833进行检查就行了。
三、开关电源设计的噪声降低法
开关电源的特征就是产生强电磁噪声，若不加严格控制，将产生极大的干扰。下面介绍的技术有助于降低开关电源噪声，能用于高灵敏度的模拟电路。
1 电路和器件的选择
一个关键点是保持dv/dt和di/dt在较低水平,有许多电路通过减小dv/dt和/或di/dt来减小辐射，这也减轻了对开关管的压力，这些电路包括ZVS(零电压开关)、ZCS(零电流开关)、共振模式.(ZCS的一种)、SEPIC(单端初级电感转换器)、CK(一套磁结构，以其发明者命名)等。
减小开关时间并非一定就能引起效率的提高，因为磁性元件的RF振荡需要强损耗的缓冲，最终可以观察到不断减弱的回程。使用软开关技术，虽然会稍微降低效率，但在节省成 本和滤波/屏蔽所占用空间方面有更大的好处。
2 阻尼
为了保护开关管免受由于寄生参数等因素引起的振荡尖峰电压的冲击常需要阻尼。阻尼器连到有问题的线圈上，这也可以减小发射。
阻尼器有多种类型：从EMC角度看，RC阻尼器通常在EMC上是最好的，但比其他的发热多一些。权衡各方面的利弊，在缓冲器中应谨慎使用感性电阻。
3 磁性元件有关问题及解决方案
特别需注意的是电感和变压器的磁路要闭合。例如，用环形或无缝磁芯，环形铁粉芯适合于存储磁能的场合，若在磁环上开缝，则需一个完全短路环来减小寄生泄漏磁场。
初级开关噪声会通过隔离变压器的线圈匝间电容注入到次级，在次级产生共模噪声，这些噪声电流难以滤除，而且由于流过路径较长，便会产生发射现象。
一种很有效的技术是将次级地用小电容连接到初级电源线上，从而为这些共模电流提供一条返回路径，但要注意安全，千万别超出安全标准标明的总的泄漏地电流，这个电容也有助于次级滤波器更好的工作。
线圈匝间屏蔽(隔离变压器内)可以更有效地抑制次级上感应的初级开关噪声。虽然也曾有过五层以上的屏蔽，但三层屏蔽更常见。靠近初级线圈的屏蔽通常连到一次电源线上，靠近次级线圈的屏蔽经常连到公共输出地(若有的话)，中间屏蔽体一般连到机壳。在样机阶段最好反复实验以找到线圈匝间屏蔽的最好的连接方式。
以上两项技术也能减小输入端上感应的次级开关噪声。适当大小的输出电感可以将次级交流波形变成半正弦波，因此可以显著地减小变压器绕组间噪声(直流纹波).
4 散热器
散热器与集电极或TO247功率器件的漏极之间有50pF的电容，因此可以产生很强的发射。仅仅直接地把散热片连到机壳，这只是把噪声引向大地，很可能不能减小总体发射水平。
较好的做法是：把它们连到一恰当的电路结点——一次整流输出端，但要注意安全要求。具有屏蔽作用的绝缘隔离片可以连接到开关管上，把它们屏蔽内层接至一次整流端，散热片要么悬浮要么连到机壳。
散热片也可以通过电容连到有危险电压的线上，电容的引线和PCB轨线构成的电感可能会与电容 “谐振”，这可对解决某些特殊频率上的问题特别有效。应该在样机上多次试验，最终找到散热片的最佳安装方法。
5 整流器件
用于一次电源上的整流器和二次整流器，因为其反向电流，可以引起大量的噪声，最好使用快速软开关型号的器件。
四、高手谈开关电源设计心得
首先从开关电源的设计及生产工艺开始描述吧，先说说印制板的设计。开关电源工作在高频率，高脉冲状态，属于模拟电路中的一个比较特殊种类。布板时须遵循高频电路布线原则。
1、布局：脉冲电压连线尽可能短，其中输入开关管到变压器连线，输出变压器到整流管连接 线。脉冲电流环路尽可能小如输入滤波电容正到变压器到开关管返回电容负。输出部分变压器出端到整流管到输出电感到输出电容返回变压器电路中X电容要尽量接 近开关电源输入端，输入线应避免与其他电路平行，应避开。 Y电容应放置在机壳接地端子或FG连接端。共摸电感应与变压器保持一定距离，以避免磁偶合。如不好处理可在共摸电感与变压器间加一屏蔽，以上几项对开关电 源的EMC性能影响较大。
输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标，两只小容量电容并联效果应优于用一只大容量电容。发热器件要和电解 电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许 可将其放置在进风口。

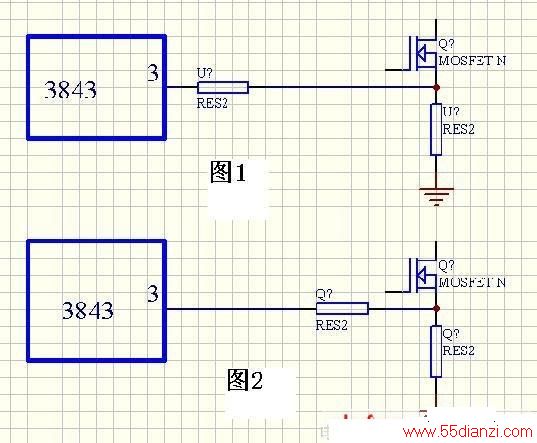

控制部分要注意：高阻抗弱信号电路连线要尽量短如取样反馈环路，在处理时要尽量避免其受干扰、电流取样信号电路，特别是电流控制型电路，处理不好易出现 一些想不到的意外，其中有一些技巧，现以3843电路举例见图(1)图一效果要好于图二，图二在满载时用示波器观测电流波形上明显叠加尖刺，由于干扰限流 点比设计值偏低，图一则没有这种现象、还有开关管驱动信号电路，开关管驱动电阻要靠近开关管，可提高开关管工作可靠性，这和功率 MOSFET高直流阻抗电压驱动特性有关。
下面谈一谈印制板布线的一些原则。
线间距：随着印制线路板制造工艺的不断完善和提高，一般加工厂制造出线间距等于甚至小于0.1mm已经不存在什么问题，完全能够满足大多数应用场合。考虑 到开关电源所采用的元器件及生产工艺，一般双面板最小线间距设为0.3mm，单面板最小线间距设为0.5mm，焊盘与焊盘、焊盘与过孔或过孔与过孔，最小 间距设为0.5mm，可避免在焊接操作过程中出现“桥接”现象。，这样大多数制板厂都能够很轻松满足生产要求，并可以把成品率控制得非常高，亦可实现合理 的布线密度及有一个较经济的成本。
最小线间距只适合信号控制电路和电压低于63V的低压电路，当线间电压大于该值时一般可按照500V/1mm经验值取线间距。
鉴于有一些相关标准对线间距有较明确的规定，则要严格按照标准执行，如交流入口端至熔断器端连线。某些电源对体积要求很高，如模块电源。一般变压器输入 侧线间距为1mm实践证明是可行的。对交流输入，(隔离)直流输出的电源产品，比较严格的规定为安全间距要大于等于6mm，当然这由相关的标准及执行方法 确定。一般安全间距可由反馈光耦两侧距离作为参考，原则大于等于这个距离。也可在光耦下面印制板上开槽，使爬电距离加大以满足绝缘要求。一般开关电源交流 输入侧走线或板上元件距非绝缘的外壳、散热器间距要大于5mm，输出侧走线或器件距外壳或散热器间距要大于2mm,或严格按照安全规范执行。
常用方法：上文提到的线路板开槽的方法适用于一些间距不够的场合，顺便提一下，该法也常用来作为保护放电间隙，常见于电视机显象管尾板和电源交流输入处。该法在模块电源中得到了广泛的应用，在灌封的条件下可获得很好的效果。
方法二：垫绝缘纸，可采用青壳纸、聚脂膜、聚四氟乙烯定向膜等绝缘材料。一般通用电源用青壳纸或聚脂膜垫在线路板于金属机壳间，这种材料有机械强度高，有 有一定抗潮湿的能力。聚四氟乙烯定向膜由于具有耐高温的特性在模块电源中得到广泛的应用。在元件和周围导体间也可垫绝缘薄膜来提高绝缘抗电性能。
注意：某些器件绝缘被覆套不能用来作为绝缘介质而减小安全间距，如电解电容的外皮，在高温条件下，该外皮有可能受热收缩。大电解防爆槽前端要留出空间，以确保电解电容在非常情况时能无阻碍地泻压.
下面谈一谈印制板铜皮走线的一些事项:
走线电流密度：现在多数电子线路采用绝缘板缚铜构成。常用线路板铜皮厚度为35μm，走线可按照1A/mm经验值取电流密度值，具体计算可参见教科书。为 保证走线机械强度原则线宽应大于或等于0.3mm(其他非电源线路板可能最小线宽会小一些)。铜皮厚度为70μm 线路板也常见于开关电源，那么电流密度可更高些。
补充一点，现常用线路板设计工具软件一般都有设计规范项，如线宽、线间距，旱盘过孔尺寸等参数都可以进行设定。在设计线路板时，设计软件可自动按照规范执行，可节省许多时间，减少部分工作量，降低出错率。
