5 滤波器结构

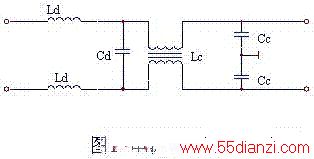

滤波是一种抑制传导干扰的方法。例如，在电源输入端接上滤波器，可以抑制来自电网的噪声对电源本身的侵害，也可以抑制由开关电源产生并向电网反馈的干扰。电源滤波器作为抑制电源线传导干扰的重要单元，在设备或系统的电磁兼容设计中具有极其重要的作用。它不仅可以抑制传输线上的传导干扰，同时对传输线上的辐射发射也具有显著的抑制效果。在滤波电路中，选用穿心电容、三端电容、铁氧体磁环，能够改善电路的滤波特性。进行适当的设计或选择合适的滤波器，并正确的安装滤波器是抗干扰技术的重要组成部分。在交流电输入端加装的电源滤波器电路如图1所示。图中Ld、Cd用于抑制差模噪声，一般取Ld为100 mH -700mH，Cd取1µF -10µF。Lc、CC用于抑制共模噪声，可根据实际情况加以调整。
所有电源滤波器都必须接地（厂家特别说明允许不接地的除外），因为滤波器的共模旁路电容必须在接地时才起作用。一般的接地方法是除了将滤波器与金属外壳相接之外，还要用较粗的导线将滤波器外壳与设备的接地点相连。接地阻抗越低，滤波效果越好。
滤波器尽量安装在靠近电源入口处。滤波器的输入及输出端要尽量远离，避免干扰信号从输入端直接耦合到输出端。
如在电源输出端加输出滤波器、加装高频电容、加大输出滤波电感的电感量及滤波电容的容量，则可以抑制差模噪声。如果把多个电容并联，则效果会更好。

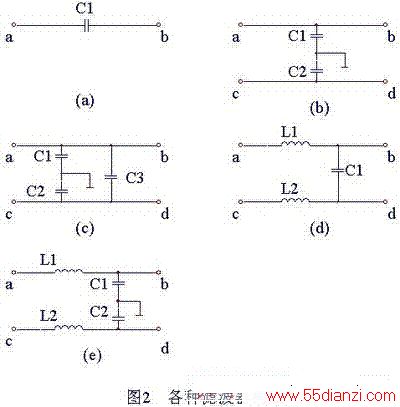

几种滤波器的构成如图2所示。在图2（a）中，阻抗Z=1/（ωC1），高频区域用陶瓷电容、聚酯薄膜电容并联，其滤波效果更好。图2（b）中，噪声能通过电容旁路到地线上，这种滤波器连接时应使接地阻抗尽量小。图2（c）中，C1、C2对不对称噪声有良好的滤波效果，C3对对称噪声有良好的滤波效果，连接时应使电容器的引线及接地线尽量短。图2（d）为常用的噪声滤波电路，L1、L2对噪声呈现高阻抗，而C1则对噪声呈现低阻抗。当L1、L2采用共模电感结构时，对对称和非对称噪声都有较好的滤波效果。图2（e）适用于共模噪声进行滤波，应注意的是其接地阻抗同样应尽量小。

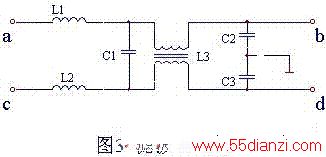

图3是对共模噪声和差模噪声都有效的滤波器电路。其中，L1、L2、C1为抑制差模噪声回路，L3、C2、C3构成抑制共模噪声回路。L1、L2的铁心应选择不易磁饱和的材料及M-F特性优良的铁心材料。C1使用陶瓷电容或聚酯薄膜电容，应有足够的耐压值，其容量一般取0.22µF -0.47µF。L3为共模电感，对共模噪声具有较高的阻抗、较好的抑制效果。
6 EMI滤波器选用与安装
开关电源EMI滤波器中的4只电容器用了两种不同的下标“x”和“y”，不仅说明了它们在滤波网络中的作用，还表明了它们在滤波网络中的安全等级。无论是选用还是设计EMI滤波器，都要认真的考虑Cx和Cy的安全等级。在实际应用中，Cx电容接在单相电源线的L和N之间，它上面除加有电源额定电压外，还会叠加L和N之间存在的EMI信号峰值电压。因此，要根据EMI滤波器的应用场合和可能存在的EMI信号峰值，正确选用适合安全等级的Cx电容器。Cy电容器是接在电源供电线L、N与金属外壳（E）之间的，对于220V、50Hz电源，它除符合250V峰值电压的耐压要求外，还要求这种电容器在电气和机械性能方面具有足够的安全裕量，以避免可能出现的击穿短路现象。
EMI滤波器是具有互异性的，即把负载接在电源端还是负载端均可。在实际应用中，为达到有效抑制EMI信号的目的，必须根据滤波器两端将要连接的EMI信号源阻抗和负载阻抗来选择该滤波器的网络结构和参数。当EMI滤波器两端阻抗都处于失配状态时，即图4中Zs≠Zin、ZL≠Zout时，EMI信号会在其输入和输出端产生反射，增加对EMI信号的衰减。其信号的衰减A与反射Γ的关系为：A=–10Lg（1-|Γ|2）。
在使用开关电源滤波器时，要注意滤波器在额定电流下的电源频率。在安装滤波器时，要特别注意滤波器的输入导线与输出导线的间隔距离，不能把它们捆在一起走线，否则EMI信号很容易从输入线上耦合到输出线上，这将大大降低滤波器的抑制效果。
7 结语
在开关电源设计中，为了少走弯路和节省时间，应充分考虑并满足抗干扰性的要求，避免在设计完成后去进行抗干扰的补救措施。
二、开关电源的稳定性设计
引言
众所周知，任何闭环系统在增益为单位增益，且内部随频率变化的相移为360°时，该闭环控制系统都会存在不稳定的可能性。因此几乎所有的开关电源都有一个闭环反馈控制系统，从而能获得较好的性能。在负反馈系统中，控制放大器的连接方式有意地引入了180°相移，如果反馈的相位保持在180°以内，那么控制环路将总是稳定的。当然，在现实中这种情况是不会存在的，由于各种各样的开关延时和电抗引入了额外的相移，如果不采用适合的环路补偿，这类相移同样会导致开关电源的不稳定。
1 稳定性指标
衡量开关电源稳定性的指标是相位裕度和增益裕度。相位裕度是指：增益降到0dB时所对应的相位。增益裕度是指：相位为零时所对应的增益大小（实际是衰减）。在实际设计开关电源时，只在设计反激变换器时才考虑增益裕度，设计其它变换器时，一般不使用增益裕度。
在开关电源设计中，相位裕度有两个相互独立作用：一是可以阻尼变换器在负载阶跃变化时出现的动态过程；另一个作用是当元器件参数发生变化时，仍然可以保证系统稳定。相位裕度只能用来保证“小信号稳定”。在负载阶跃变化时，电源不可避免要进入“大信号稳定”范围。工程中我们认为在室温和标准输入、正常负载条件下，环路的相位裕度要求大于45°。在各种参数变化和误差情况下，这个相位裕度足以确保系统稳定。如果负载变化或者输入电压范围变化非常大，考虑在所有负载和输入电压下环路和相位裕度应大于30°。

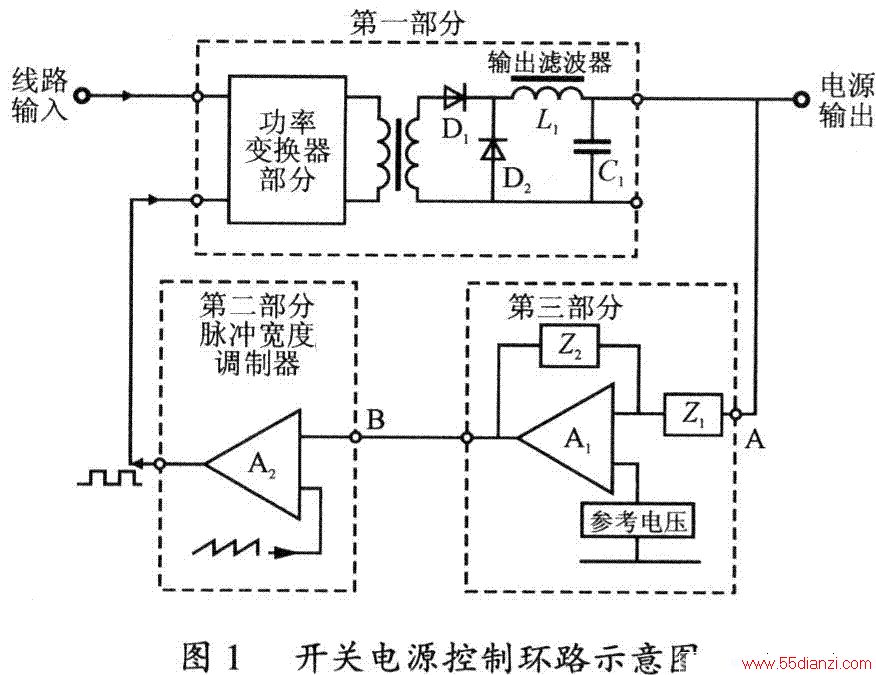

如图l所示为开关电源控制方框示意图，开关电源控制环路由以下3部分构成。
（1）功率变换器部分，主要包含方波驱动功率开关、主功率变压器和输出滤波器；
（2）脉冲宽度调节部分，主要包含PWM脉宽比较器、图腾柱功率放大；
（3）采样、控制比较放大部分，主要包含输出电压采样、比较、放大（如TL431）、误差放大传输（如光电耦合器）和PWM集成电路内部集成的电压比较器（这些放大器的补偿设计最大程度的决定着开关电源系统稳定性，是设计的重点和难点）。
2 稳定性分析

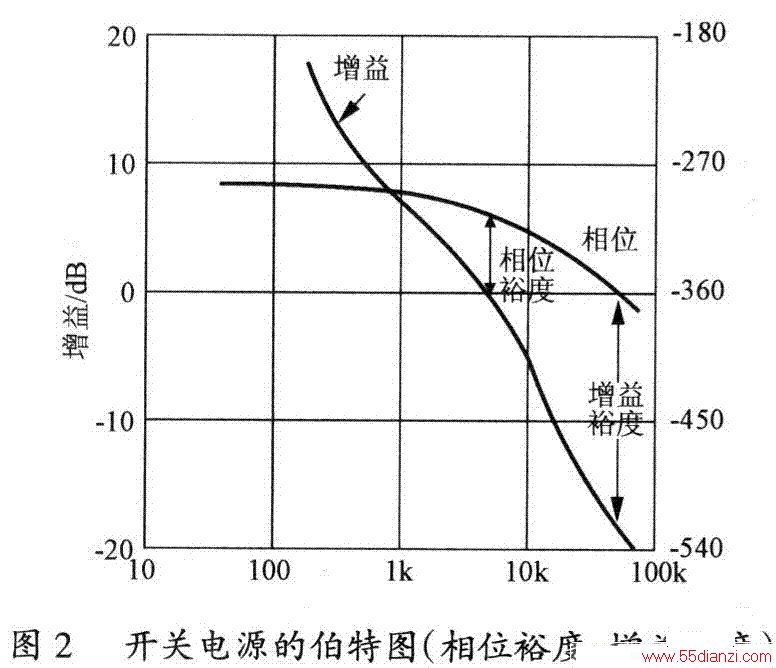

如图1所示，假如在节点A处引入干扰波。此方波所包含的能量分配成无限列奇次谐波分量。如果检测到真实系统对不断增大的谐波有响应，则可以看出增益和相移也随着频率的增加而改变。如果在某一频率下增益等于l且总的额外相移为180°（此相移加上原先设定的180°相移，总相移量为360°），那么将会有足够的能量返回到系统的输入端，且相位与原相位相同，那么干扰将维持下去，系统在此频率下振荡。如图2所示，通常情况下，控制放大器都会采用反馈补偿元器件Z2减少更高频率下的增益，使得开关电源在所有频率下都保持稳定。
波特图对应于小信号（理论上的小信号是无限小的）扰动时系统的响应；但是如果扰动很大，系统的响应可能不是由反馈的线性部分决定的，而可能是由非线性部分决定的，如运放的压摆率、增益带宽或者电路中可能达到的最小、最大占空比等。当这些因素影响系统响应时，原来的系统就会表现为非线性，而且传递函数的方法就不能继续使用了。因此，虽然小信号稳定是必须满足的，但还不足以保证电源的稳定工作。因此，在设计电源环路补偿时，不但要考虑信号电源系统的响应特性，还要处理好电源系统的大信号响应特性。电源系统对大信号响应特性的优劣可以通过负载跃变响应特性和输入电压跃变响应特性来判断，负载跃变响应特性和输入电压跃变响应特性存在很强的连带关系，负载跃变响应特性好，则输入电压跃变响应特性一定好。
