DC/DC变换器的前馈控制原理及实现

    图4 电压型脉宽调制(PWM)

    如图4所示，电压型脉宽调制(PWM)环节的比较器CP将调制信号uv与锯齿波时钟信号相比较，其输出为周期不变，脉冲宽度即占空比d(t)受uv调制的一系列脉冲信号δ(t)，d(t)= uv/VM。

    图5 输入电压前馈控制系统原理图

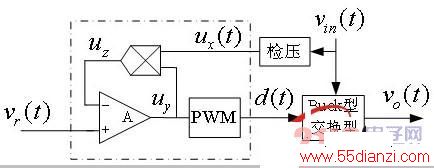

    如图5所示，可利用乘法器和运放电路补偿PWM调制信号uv实现对输入电压扰动量的完全补偿，vr(t)=uz=k2`ux(t) uv，ux(t)=k1vin(t)，而d(t)= uv/VM，故图4所示前馈系统的占空比调制函数为

    (7)

    前馈控制系统的占空比调制常数 为

    A=1/(k1k2VM) (8)

    如式(5)，前馈控制系统的开环增益 为

    K=mA/n (9)

    由式(6)，参考变量vr(t)的稳态给定值为

    Vr= Vo/K (10)

    本文所述的输入电压前馈控制原理属非线性完全补偿前馈控制。Buck型变换器前馈系统为二阶线性系统，开环稳定，可开环运行，并实现对输入电压扰动的动态不变性。

    5 Buck型变换器前馈-反馈复合控制系统

    与传统的反馈控制相比较，前馈控制动态响应快，但静态准确性不够;反馈控制则是动态响应慢，但静态准确性很高，可实现无差调节。两者结合的前馈-反馈复合控制，优点相互补充。

    图6 Buck型变换器的前馈-反馈复合控制系统

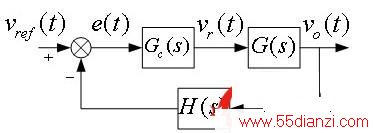

    图6是Buck型变换器前馈-反馈控制系统的动态传递函数结构图。图中G(s)是前馈系统开环传递函数，Gc(s)是反馈补偿控制器的传递函数。反馈补偿控制器的输出作为前馈补偿控制器的给定参考变量vr(t)。采用线性系统经典的反馈补偿方法进行反馈环路的设计。本文对此不作累述。

    6 仿真研究结果

    按照本文的输入电压前馈控制原理及实现方法，在非隔离Buck变换器上分别构建开环前馈控制系统、反馈控制系统和前馈-反馈复合控制系统，额定输入电压48V，开关频率40kHz。利用SIMetrix软件进行仿真研究的结果如下。

    图7 开环前馈控制系统的动态特性

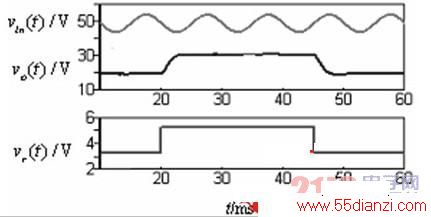

    图7为参考变量vr(t)阶跃变化，vin(t)包含峰-峰值10V/100Hz的扰动分量时，Buck变换器开环前馈控制系统的输出电压vo(t)的动态响应特性。由图7可见，输出电压vo(t)不受输入电压扰动的影响，仅受参考变量vr(t)控制，且满足静态线性控制关系，即Vo∝Vr。这验证了本文前馈控制原理的正确性。(b)前馈-反馈复合控制系统

    图8 输入电压阶跃扰动下的输出电压动态响应

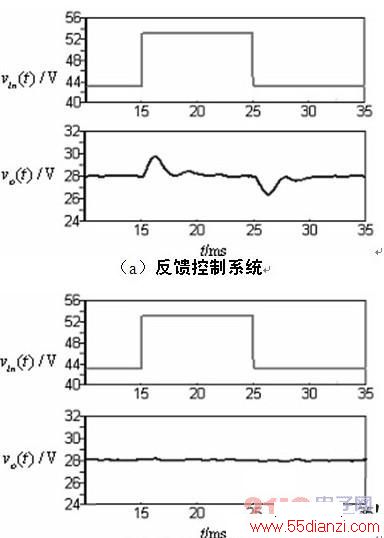

    图8(a)、(b)分别为Buck变换器的反馈控制系统和前馈-反馈复合控制系统在输入电压vin(t)的阶跃扰动下，其输出电压vo(t)的动态响应过程。由图8可见，与反馈控制系统相比，前馈-反馈复合控制系统对输入电压扰动的动态响应极快，动态调节时间近似为零，前馈-反馈复合控制系统实现了对输入电压扰动的动态不变性。这验证了本文输入电压全补偿前馈控制原理及实现方法的正确性。

    7 结语

    (1)本文所述的前馈控制原理可实现对输入电压扰动的动态不变性，属非线性完全补偿前馈控制;考虑各种误差因素，工程上可实现Buck型DC/DC变换器对输入电源扰动的高速动态响应，快速补偿输入电源扰动，削弱甚至基本消除输出电压中包括工频在内的低频纹波，改善开关变换器的动态性能。

www.55dianzi.com

    (2)可按本文所述的前馈控制原理设计带输入电压前馈控制的电压型PWM控制芯片，专用于连续导电(CCM)工作模式的Buck型DC/DC变换器，实现开关电源针对输入电源扰动的高速动态响应设计。

    (3)在需要快速消除输入电压扰动影响，同时不需要对输出电压进行精确的无差控制，甚至不能提供输出电压的测量信号的场合，Buck型变换器可设计为开环前馈控制系统。

    (4)在需要快速消除输入电压扰动影响，同时需要对输出电压进行静态无差控制的场合，电压型PWM控制的Buck型变换器系统可引入输入电压前馈控制，设计为前馈-反馈复合控制系统。

    参考文献

    [1] 金以慧. 过程控制[M]. 北京：清华大学出版社，1993.

    [2] 蔡宣三(Cai Xuansan). 开关功率变换器的控制(Con-

    trol of switched power converters)[J].电源世界(The World of Power Supply)，2002，(6)：56-63.

    [3] 索武生，叶红宋，胡勇贵，等(Suo Wusheng，Ye Hongsong，Hu Yonggui，et al).降压型直流转换器三角波电压前馈控制技术(SAWtooth voltage feedforward control for PWM Buck converter)[J]. 微电子学(MICroeleCTRonics)，2010，40(4)：520-524.

    [4] 王敬，范哲，冉建桥，等(Wang Jing，Fan Zhe，Ran Jianqiao，et al).降压型DC/DC开关电源中的电压前馈技术(Voltage feedforward tech- nology for Buck DC/DC SMPS)[J]. 微电子(Microelectronics)，2010，40(2)：274-277，282.

    [5] 陈锦云，郭唐仕，尹华杰，等(Chen Jinyun,Guo Tangshi, Yin Huajie).一种新型电压前馈PWM控制的研究(Research of a novel double-voltage controlLED PWM)[J]. 电气自动(Electrical Automation)，2003，25(1)：20-22.

    [6] 陈小明，韦忠朝(Chen Xiaoming，Wei Zhong- chao). 开关电源的前馈电压控制模式(Feedforward voltage control for switching mode power supply)[J]. 通信电源技术(Telecom Power Technology)，2005，22(6)：28-31.

    [7] 丁万新，陈东坡，何乐年(Ding Wanxin, Chen Dongpo,He Lenian)用于电压模式的DC-DC转换器的前馈电路(Feed-forward circuit for voltage-mode DC-DC switching regulator)[J].电子器件(Chinese Journal of Electron Devices)，2008，31(6):1832-1835.

    [8] 张卫平. 开关变换器的建模与控制[M].北京：中国电力出版社，2006.

    作者简介

    石安辉(1978—)，男，硕士，讲师，研究方向为电力电子的建模与控制，主要从事电力电子/电源变换专业方向的科研与教学。Email: hianui@163.com

    吴 强(1961—)，男，副教授，主要从事继电保护、自动装置、电气设备、用电管理等专业方向的科研与教学。Email: wuqiang1961@yahoo.com.cn ■
