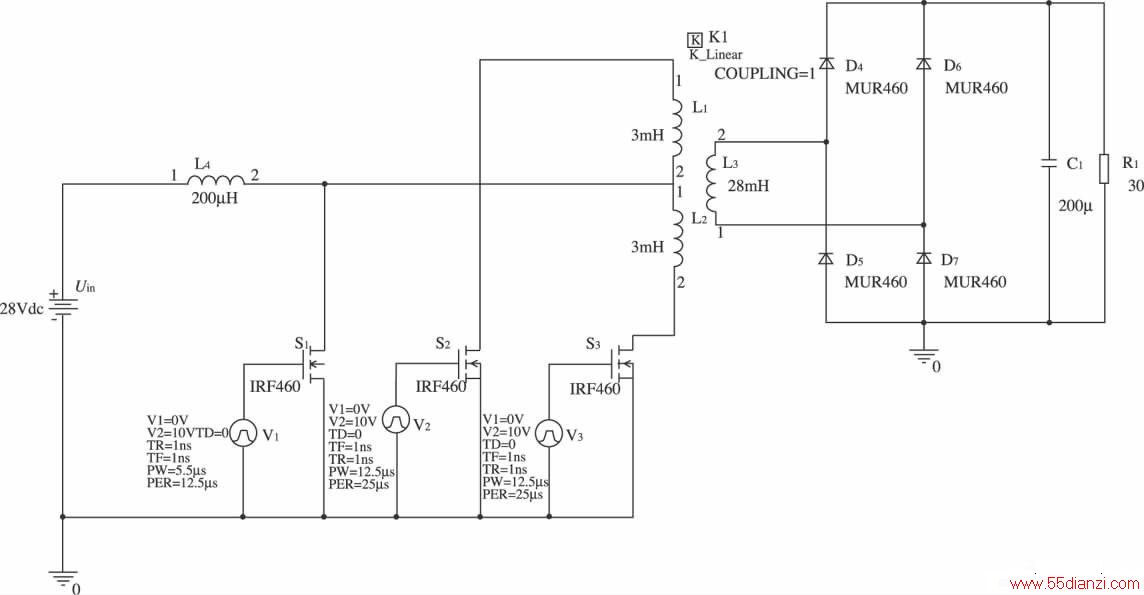

首先在Pspice 的Schematic 中绘制如图3 所示的电路原理图，选用暂态分析，在给定输入激励信号的作用下，调用PspiceA/D 程序进行电路的模拟仿真。
图3 升压变换电路的主电路仿真图
三个开关管的驱动信号如表1所示进行设置。
此仿真开关管的驱动信号采用脉冲信号激励源VPULSE，其主要有7 个参数设置。
升压开关管的开关频率为推挽管开关频率的两倍，推挽管的开关周期为25 μs。

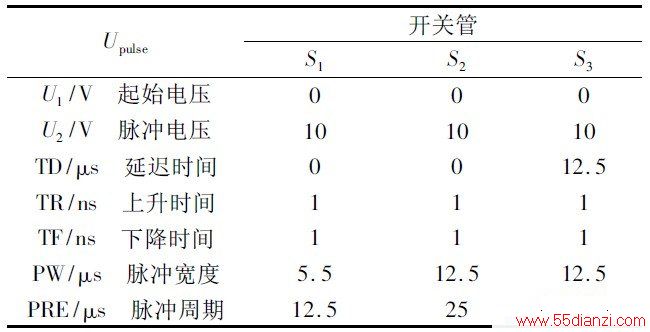

表1 开关管驱动脉冲信号设置表
（ 3） 仿真结果及分析

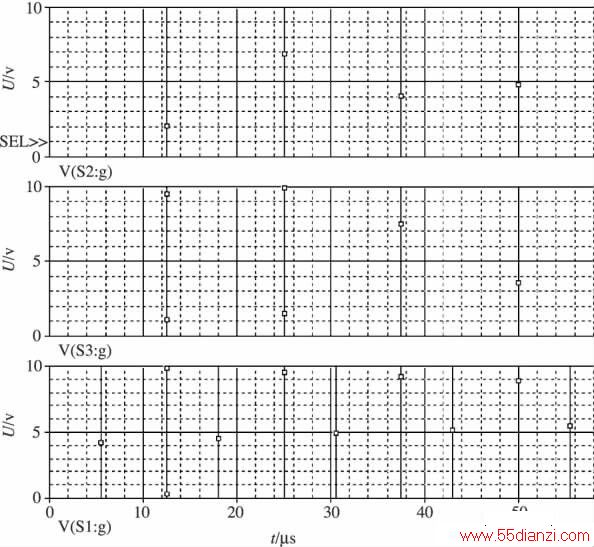

图4 为升压变换电路中升压开关管和推挽开关管的驱动波形。S1为升压开关管，S2和S3为推挽功率开关管。图中S2和S3为推挽开关管的驱动波形，占空比为50 %，为两个互为180°的方波。
图4 升压开关管S1和推挽管S2、S3的驱动波形

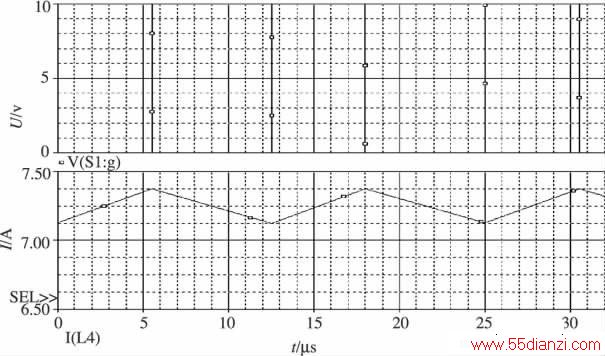

图5 为变换器升压开关管的驱动波形及其升压电感中的电流波形。从图中可知，当升压开关管S1导通，低压侧的直流电压Uin加在升压电感L5的两端，所以电感中的电流线性上升，此时直流电压源对电感充电来存储能量。此时虽然推挽开关管S2驱动导通，但是S1的导通对S2的回路形成短路，加在变压器原边的电压为零。当开关管S1关断时，升压电感L5中的电流将通过开关管S2流经变压器对负载供电，此时L5中电流线性下降，依次循环。
图5 开关管S1的驱动波形及升压电感中的电流波形

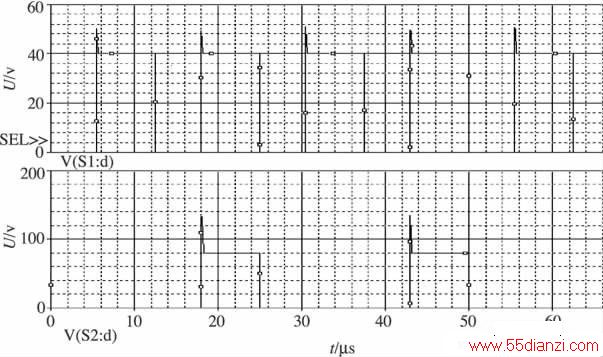

图6 为升压开关管S1和推挽开关管S2漏源极之间的电压波形。从图中可以看出开关管漏源极之间电压有少量振荡，这是由于变压器中存在有漏感而引起的电压峰值，这个电压峰值直接加在关断的开关管两端。
图6 S1和S2漏源极之间的电压波形
3 结束语
通过上述仿真分析，这种新型的采用Boost 升压和推挽式升压相结合的升压方式，大大地提高了升压效率，但缺点是仍然采用硬开关，这样一来变换器的体积大，二是有一定的开关损耗，下一步的研究即在此基础上引入软开关技术。
