基于SG1525的 LLC谐振DC／DC变换器的设计

      3 实验结果

    DC／DC变换器工程样机主要技术指标为：输入直流电压(270±30)V，输出直流电压340 V，额定功率340 W，工作效率大于90％。具体参数如下：fr=130 kHz，并联谐振频率70 kHz，匝比n=1，Lm=197μH，Lr=55μH，Cr=33nF。

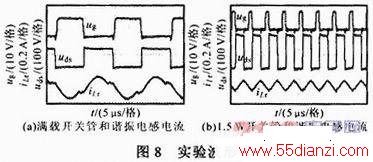

    图8a为输出满载340 W时的开关管电压波形和谐振电感电流波形，图8b为输出1．5 W(轻载)时的开关管电压波形和谐振电流波形。空载和轻载时均能保持输出电压的稳定工作。

4 结论

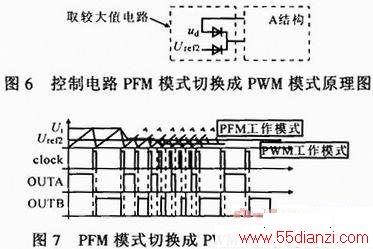

    提出一种简单可行的利用SG1525实现变频控制和轻载时PWM控制的方法，并通过实验验证了理论分析的正确性，设计的LLC谐振变换器电路结构简单，工作可靠，可满足宽温电源要求。
