静止式UPS分为在线式和后备式。这两种UPS的结构大致相同,其主体结构都包括整流(充电)器、蓄电池、逆变器和转换开关等4个部分。二者的区别在于工作方式不同:在线式UPS的逆变器自始至终都在工作,而后备式UPS只有在供电异常时才启动逆变器。
传统UPS原理

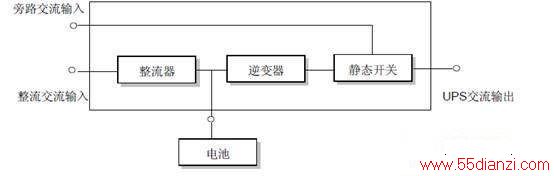

传统蓄电池式UPS电源系统原理
市电正常供电时，交流输入经AC/DC变换100%转换成直流，一方面给蓄电池充电，一方面给逆变器供电;逆变器自始至终都处于工作状态，将直流电压经DC/AC逆变成交流电压给用电设备供电。
整流器：交流市电输入经过整流器转换为直流电，给电池的充电，并通过逆变器向负载供电。
逆变器：该逆变器为DC-AC单向逆变，当市电存在时，它由整流器取得功率后再送输出端，并保证向负载提供高质量的电源;当市电掉电时，由电池通过该逆变器向负载供电。
静态开关：正常时处在旁路侧断开，逆变侧导通状态;当逆变电路发生故障，或者当负载受冲击或故障过载时，逆变器停止输出，静态开关逆变侧关闭，旁路侧接通，由电网直接向负载供电。
传统UPS优点
第一，双变换式UPS具有优越的电气特性：由于采用了AC/DC、DC/AC双变换设计，可完全消除来自于市电电网的任何电压波动、波形畸变、频率波动及干扰产生的任何影响。
第二，同其他类型UPS相比，由于该型UPS可以实现对负载的稳频、稳压供电，供电质量明显优势;
第三，市电掉电时，输出电压不受任何影响，没有转换时间;
第四，器件、电气设计成熟，应用广泛;■
